Technische Parameter und kundenspezifische Entwicklung des Mikro-Automatik-Wiedereinschaltmotors

Publish Time: Author: Site Editor Visit: 376

Eine Wiedereinschaltautomatik dient als Schutz für Leitungsschutzschalter. Der Automat schaltet den Leitungsschutzschalter automatisch aus, wenn Fehler zur Auslösung des Schalters führen.  Seine Anwendung kann die Ausschalt- und Überstromfähigkeit des Stromversorgungssystems verbessern und dadurch die Kontinuität und Qualität der Stromversorgung schützen. Es wird hauptsächlich in Industriehäusern, Gewerbehäusern, Hochhäusern, Wohnhäusern und anderen Gebäuden mit stabilem und zuverlässigem Betrieb eingesetzt.

Der kleine Wiedereinschaltmotor ist eine Art Miniaturgetriebemotor, der in Stromkreisschaltern elektrischer Geräte verwendet wird und dessen Hauptübertragungsstruktur aus einem Antriebsmotor (Mikromotor) und einem Planetengetriebe (Untersetzungsgetriebe) besteht.  Unterschiedliche Einsatzgebiete von Wiedereinschaltvorrichtungen erfordern unterschiedliche technische Parameter von Getriebemotoren.  Deswegen kann der Antriebsmotor einen Gleichstrommotor, einen Bürstenmotor, einen BLDC-Motor, einen Schrittmotor oder einen eisenlosen Motor als Antriebsquelle verwenden, während das Mikrogetriebe ein Planetengetriebe, ein Stirnradgetriebe, ein Schneckengetriebe oder andere gängige Getriebe als Untersetzungsgetriebe verwenden kann. Die technischen Parameter werden oft für die Entwicklung individualisiert, einschließlich Ausgangsdrehzahl, Leistung, Spannung, Strom, Getriebe-Übersetzungsverhältnis, Drehmoment, Durchmesser und Getriebematerial. ZHAOWEI bietet eine Vielzahl von kundenspezifischen Getriebemotoren zur Auswahl an.

Parameter von Mikrogetriebemotoren für die automatische Wiedereinschaltung:

Material Kunststoff
Außendurchmesser 10mm
Betriebstemperaturbereich -20℃~+85℃
Drehrichtung cw&ccw
Getriebespiel ≤3°
Spannung 3V~24V
Lager Sinterlager/Wälzlager
Eingangsdrehzahl ≤30000rpm
Axialspiel ≤0,3mm/≤0,2mm
Current 150mA max
Motors Schrittmotor, Gleichstrom-Bürstenmotor, Bürstenloser Gleichstrommotor

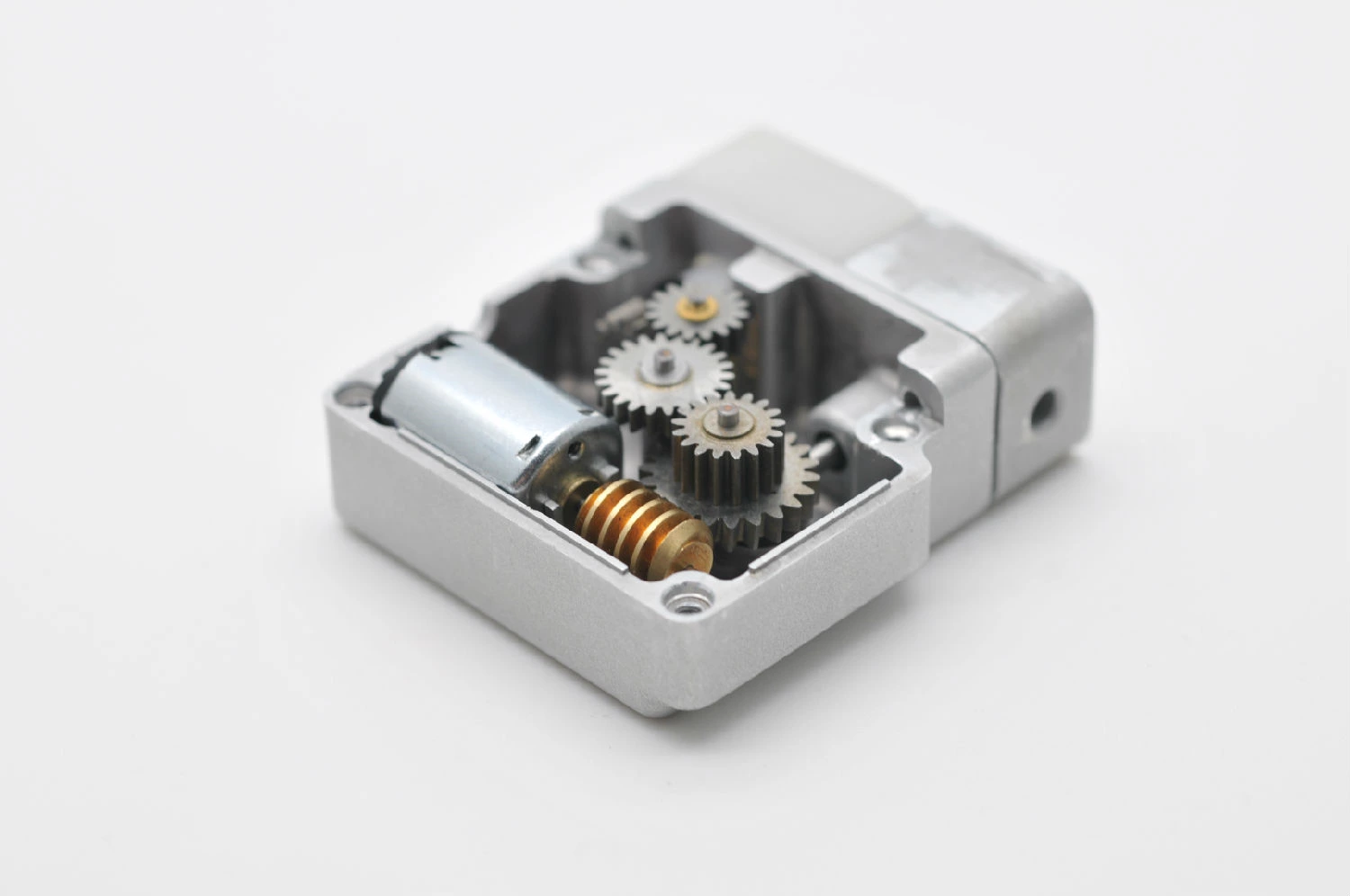

Intelligent Automatic Reclosing Gearbox

Projektname: Intelligente automatische Wiedereinschaltgetriebe

Projektbeschreibung: Die Getriebelösung für die Wiedereinschaltautomatik (Leitungsschutzschalter) verwendet ein schrägverzahntes Schneckengetriebe mit Mehrfachantrieb, passt die Getriebestruktur der Wiedereinschaltautomatik an, optimiert deren Lebensdauer und Leistung und erfüllt das Schalten und Schließen des intelligenten Leitungsschutzschalters.  Die intelligente Wiedereinschaltvorrichtung (Leitungsschutzschalter-Getriebemotor) wird als wirksame Unfallschutzmaßnahme bei Freileitungen und Stromleitungen eingesetzt, mit Ausnahme des Prozesses der Kabelübertragung und der Energieversorgung. Wenn ein Stromkreisfehler auftritt und der Relaisschutz das Auslösen des Leitungsschutzschalters bewirkt, sorgt die Wiedereinschaltautomatik dafür, dass der Leitungsschutzschalter nach kurzer Zeit wieder schließt, wodurch die Zuverlässigkeit der Stromversorgung im Stromnetz verbessert wird.

Leistung: Das kleine netzgekoppelte PV-Getriebe mit automatischer Wiedereinschaltung, das von ZHAOWEI entwickelt und konstruiert wurde, konzentriert sich auf die elektrische und mechanische Lebensdauer, die intermittierende Spannungsfehler bei verteilter PV-Erzeugung vermeidet und die Kontinuität der Stromabnahme verbessert.
