Planetengetriebemotor besteht aus Planetengetriebe und einem DC-Motor mit den Eigenschaften Drehzahlreduzierung, hohe Übertragungseffizienz, gleichmäßige Ausgangsleistung und hohes Drehmoment. Das Planetengetriebe enthält das Planetengetriebe, das Sonnenrad und das äußere Hohlrad, deren Konstruktion die Funktionen Rangieren, Verzögern und Mehrzahneingriff aufweist, um das Abtriebsdrehmoment, die Anpassungsfähigkeit und Arbeitseffizienz zu verbessern. Die Spezifikationen der Planetengetriebemotorenserie können nach verschiedenen Bedürfnissen angepasst werden.

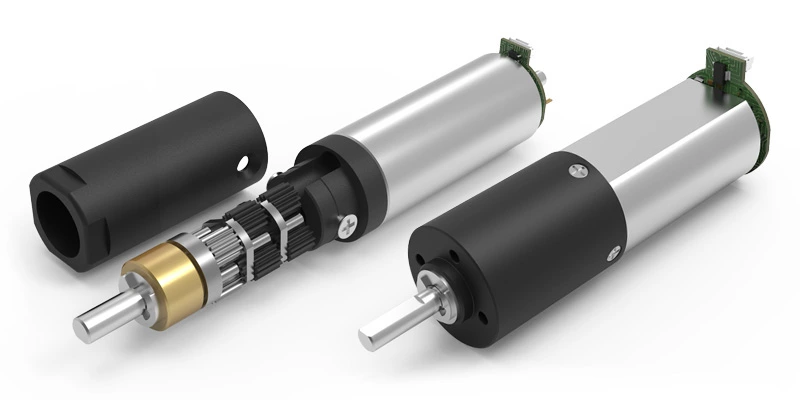

Planetengetriebe
Modulare Standardgetriebe
ZHAOWEI Getriebe bietet eine Standardlösung für Planetengetriebe in Form eines hochmodularen Systems. Je nach Ihren spezifischen Anforderungen können über 10.000 verschiedene Zahnradkonfigurationen für den Durchmesserbereich von 3,4 mm bis 38 mm angeboten werden.
Für kundenspezifische Anwendungen und erste schnelle Muster
Ausgewählte modulare Standardgetriebe
Für kleine und mittlere Serien
Kurze Lieferzeiten
Große Vielfalt an Durchmessern, Materialien, Reduktionsgetriebe
Ausgang und Motorseite auf Anfrage anpassen
Anwendung von Know-how bei Großserien in Entwicklung und Fertigung
| Modul | Spannung (V) |
Untersetzung | Nenndrehzahl(npm) | verbundenes Drehmoment (mN.m) |
Gesamtlänge (mm) |
|---|---|---|---|---|---|
| 3.4mm Getriebemotor | 3V | 5-625 | angepasst | 50gf.cm | 10,75-15,25mm |
| 4.3mm Getriebemotor | 3V | 6-1296 | angepasst | 140gf.cm | 18,6-23,1mm |
| 6mm Getriebemotor | 3-12V | 4,8-1707,9 | 4-1563rpm | 250-600gf.cm | 23,7-30,9mm |
| 8mm Getriebemotor | 3-12V | 3,6-809,1 | 14-3361rpm | 50-750gf.cm | 23,1-31,2mm |
| 10mm Getriebemotor | 3-24V | 3-809 | 17-3917rpm | 500-1000gf.cm | 24,7-34mm |
| 12mm Getriebemotor | 3-24V | 4-1296 | 6-1875rpm | 200-2000gf.cm | 24,5-35,9mm |
| 16mm Getriebemotor | 3-24V | 4-1296 | 6-1875rpm | 3000-5000gf.cm | 38,4-48,3mm |
| 20mm Getriebemotor | 3-24V | 4-1296 | 6-1875rpm | 6000-10000gf.cm | 42,7-58,6mm |
| 22mm Getriebemotor | 3-24V | 4-1296 | 6-1875rpm | 8000-15000gf.cm | 57,5-79,4mm |
| 24mm Getriebemotor | 3-24V | 4-1296 | 6-1875rpm | 15000-20000gf.cm | 49,3-69,45mm |
| 28mm Getriebemotor | 3-24V | 4-1296 | 5-1658rpm | 15000-40000gf.cm | 58,1-83,6mm |
| 32mm Getriebemotor | 3-24V | 16-1078 | 7-469rpm | 30000-50000gf.cm | 78,2-98,2mm |
| 38mm Getriebemotor | 3-24V | 4-1526 | 4-1525rpm | 80000gf.cm | 87,7-126,7mm |
Individualisierung der Getriebe
Die ZHAOWEI kundenspezifische Getrieben steht für speziell optimierte Lösungen, die ZHAOWEI Getriebe für Branchenanwendungen entwickelt hat.
alle Getriebefunktionen sind verfügbar
zusätzliche Anpassung der Geometrie an Getriebekomponenten
erweiterte Materialauswahl
Kombination von verschiedener Produktliniendurchmesser in einem einzigen Getriebe
Für große Serien
Über 10.000 Konfigurationsoptionen von Metall und/oder Kunststoff
Erweiterte kundenspezifische Anpassung möglich
Entwicklungsunterstützung in Bezug auf Technologie und „Gestaltung von Lieferketten“
Weltweite Fertigungsmöglichkeiten
Automatisierte Großserienfertigung und Montage
