Shenzhen ZHAOWEI Machinery & Electronics Co., Ltd

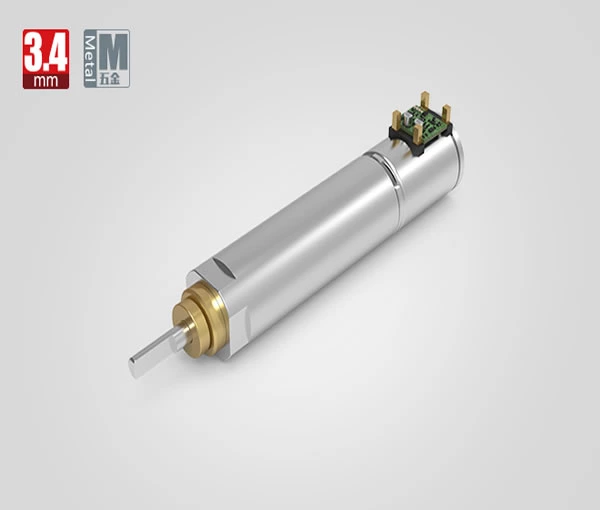

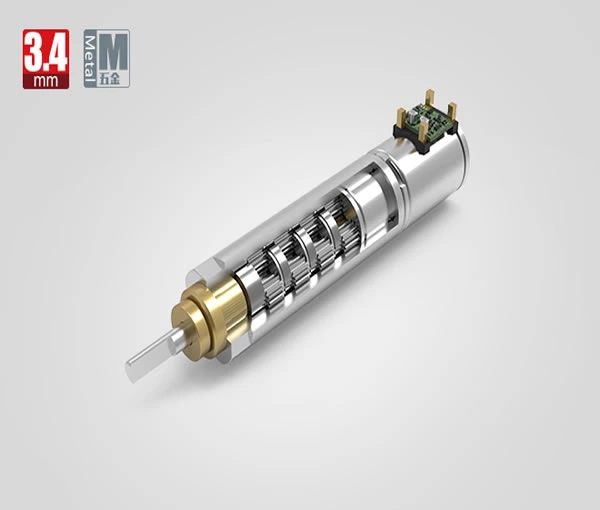

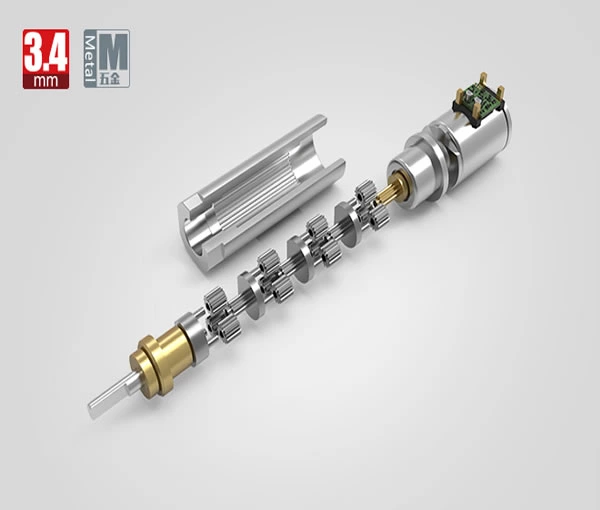

3.4mm Schrittmotor

Durchmesser
3.4mm
Spannung
3V
Laststrom
50mA
Nenndrehzahl
angepasst
verbundenes Drehmoment
50gf.cm
Untersetzungsverhältnis
5-625
Gesamtlänge
10,75-15,25mm
Maximales Nenndrehmoment (mnm)
4.90mNm

Datenblatt

Getriebe Spezifikationen:

Lager Sinterlager
Axialspiel ≤0.3mm
Radialbelastung an der Abtriebswelle ≤0.3N
Betriebstemperaturbereich -20℃ ~ +85℃

Parameter:

Getriebestufen 1 2 3 4
Untersetzungsverhältnis 5 25 125 625
max. Nenndrehmoment des Getriebes (gf.cm max) 50 50 50 50
 kurzzeitig zulässiges Drehmoment (gf.cm max) 150 150 150 150
Getriebewirkungsgrad (%) 85 73 65 58
Länge (mm) 6 7.5 9 10.5

Technische Zeichnung:

3.4mm gearbox drawing

Motor Spezifikationen:

Motors (Optional) Eisenlosermotor, Schrittmotor
Spannung (Optional) 1.5-5V
Eingangsdrehzahl ≤10000rpm
Strom 50mA max

Leistungsdaten:

Modell Nenndrehzahl max. Nenndrehmoment  max. kurzzeitig zulässiges Drehmoment Untersetzungsverhältnis Länge Gesamtlänge
  rpm gf.cm gf.cm   mm mm
ZWBMD003003-5 300.0 50 150 5 6.0 10.75
ZWBMD003003-25 60.0 50 150 25 7.5 12.25
ZWBMD004004-125 12.0 50 150 125 9.0 13.75
ZWBMD003003-625 2.4 50 150 625 10.5 15.25

* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können bei Bedarf angepasst werden.
