Parameter und Anpassung vom Getriebestativ-Schrittmotor

Publish Time: Author: Site Editor Visit: 407

Der Getriebestativ-Schrittmotor ist ein Schrittmotor, der für die rotierende Basis von Kamerageräten verwendet wird und die Funktion hat, die Geschwindigkeit zu reduzieren und das Drehmoment zu erhöhen. Die Hauptgetriebestruktur besteht aus einem Schrittmotor (Motor) und einem Planetengetriebe (Untersetzungsgetriebe). Das Planetengetriebe verwendet ein Satellitengetriebe, ein Stirnradgetriebe oder ein Schneckengetriebe als Untersetzungsgetriebe, während der Schrittmotor einen Mikroschrittmotor mit geringer Leistung verwendet. Verschiedene Schrittmotoren eignen sich für verschiedene Arten von intelligenten Stativköpfen und ihre technischen Parameter wie Übersetzungsverhältnis, Übertragungsgeräusch, Übertragungsgenauigkeit und Getriebestruktur werden normalerweise angepasst.

ZHAOWEI Machinery & Electronics Co., Ltd bietet Forschung und Entwicklung, Konstruktion und Herstellung von Mikropräzisions-Hubgetriebemotoren. Die von ZHAOWEI entwickelten kundenspezifischen technischen Parameter sind wie folgt:

Durchmesser: 3,4mm bis 38 mm
Spannung: 3V–24V
Ausgangsleistung: 0,01–40W
Ausgangsdrehzahl: 5 bis 2000 U/min
Untersetzungsverhältnis: 5–1500
Abtriebsdrehmoment: 1,0 gf.cm–50kgf.cm

Parameter des Stativkopf-Schrittmotors:

Material Kunststoff
Außendurchmesser 12mm
Betriebstemperaturbereich -20℃~+85℃
Drehrichtung cw&ccw
Getriebespiel ≤3°
Spannung 3V~24V
Lager Sinterlager/Wälzlager
Eingangsdrehzahl ≤30000rpm
Axialspiel ≤0,3mm/≤0,2mm
Current 250mA max
Motors Schrittmotor

Kundenspezifischer Entwicklungsservice-Fall:

Projektname: Intelligente motorisierte Stativköpfe

Projekt-Hintergrund: Der für die Kamera verwendete Getriebestativkopf hilft, den Überwachungsbereich zu erweitern und den Gebrauchswert der Kamera weiter zu verbessern. Unter der Wirkung der Steuerspannung (der Ausgangsspannung des Stativreglers) kann das elektrische Stativ horizontal und vertikal gedreht werden, um  "Panorama" -Aufnahmen durchzuführen und das gewünschte Ziel in einem größeren Bereich besser erfassen.

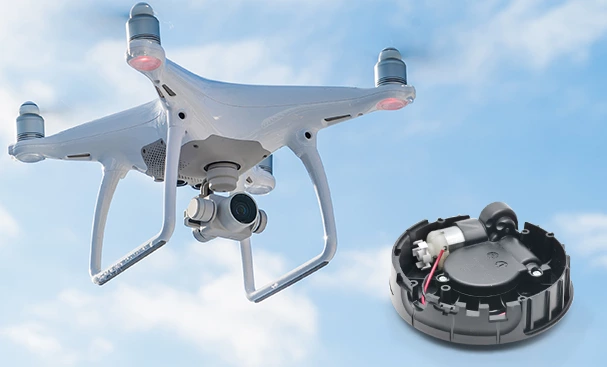

motorized pan and tilt camera mount

Leistung: ZHAOWEI konzentriert sich auf die Entwicklung von Mikrogetrieben. Es wird von einem Permanentmagnet-Gleichstrommotor angetrieben und verwendet ein Antriebsgetriebe, das aus Schneckengetriebe, Schneckenrädern und  Schrägstirnrädern besteht. Dies reduziert effektiv die Vibrationen und Geräusche, die durch den elektrischen Schwenk-Neige-Kopf erzeugt werden. Während des Betriebs eines normalen Stativkopfes kann es zu Lückenjitter kommen. Die Finite-Elemente-Analyse von ZHAOWEI auf Basis des Zahnprofils verbessert jedoch die Lebensdauer und optimiert das Verzahnungsspiel.
