Technische Parameter und kundenspezifische Entwicklung von Mikrokamerawischer-Getriebemotoren

Publish Time: Author: Site Editor Visit: 350

Der Mikrokamerawischer-Getriebemotor ist eine Art Getriebemotor mit geringer Leistung, dessen Hauptübertragungsstruktur ein verlangsamtes Getriebe ist, das durch die integrierte Fertigung eines Antriebsmotors und eines Getriebes (Untersetzungsgetriebes) zusammengesetzt wird. Der Antriebsmotor kann einen Bürsten-Gleichstrommotor, BLDC-Motor, Schrittmotor, eisenlosen Motor oder Servomotor als Antriebsquelle verwenden, während das Getriebe ein Planetengetriebe, ein Schneckengetriebe oder ein herkömmliches Getriebe als Untersetzungsgetriebe verwenden kann. Die technischen Parameter des Mikrokamerawischermotors, einschließlich der Ausgangsleistung, der Spannung, des Untersetzungsverhältnisses, des Abtriebsdrehmoments, der Übertragungsgenauigkeit und des Übertragungsgeräusches, werden normalerweise für die Entwicklung angepasst.

ZHAOWEI Machinery & Electronics Co., Ltd bietet Forschung und Entwicklung, Konstruktion und Herstellung von Mikropräzisions-Hubgetriebemotoren. Die von ZHAOWEI entwickelten kundenspezifischen technischen Parameter sind wie folgt:
Durchmesser: 3,4mm bis 38 mm
Spannung: 3V–24V
Ausgangsleistung: 0,01–40W
Ausgangsdrehzahl: 5 bis 2000 U/min
Untersetzungsverhältnis: 5–1500
Abtriebsdrehmoment: 1,0 gf.cm–50kgf.cm

Parameter des Wischermotors der Mikrokamera:

Material Kunststoff
Außendurchmesser 6mm
Betriebstemperaturbereich -20℃~+85℃
Drehrichtung cw&ccw
Getriebespiel ≤3°
Spannung 3V~12V
Lager Porous bearing/Rolling bearing
Eingangsdrehzahl ≤30000rpm
Axialspiel ≤0,3mm/≤0,2mm
Current 100mA max
Motors Schrittmotor, Gleichstrom-Bürstenmotor, Bürstenloser Gleichstrommotor

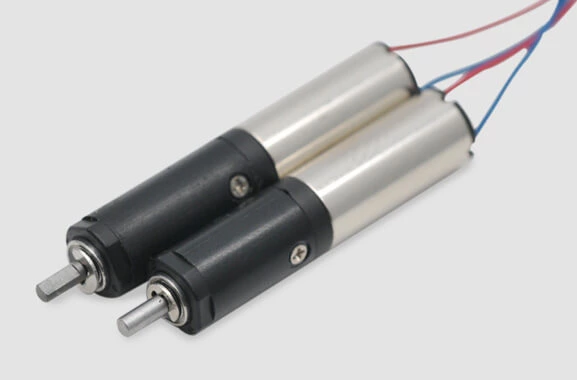

6mm-gear-motor

Individualisierter Entwicklungsservice Fall:

Projektname: Getriebemotoren für Logistik-Kamera

Projekt-Hintergrund: Mit der rasanten Entwicklung des E-Commerce war die logistische Verteilung schon immer der Engpass für dessen Entwicklung.  Die Kombination aus dem unvollständigen logistischen Vertriebssystem, hohen Kosten, geringer Servicequalität und -effizienz sowie dem relativ engen Vertriebsbereich stellt eine Herausforderung für die Entwicklung des E-Commerce dar.

Technisches Schema: Das ZHAOWEI-Kamera-Getriebe verwendet einen 8-mm-Planetengetriebemotor, um die Anforderungen an kleines Volumen und hohes Drehmoment zu erfüllen. Um die Differenzierung des Übertragungsdrehmoments bei unterschiedlichen Kamerawinkeln und -positionen zu erfüllen, hat ZHAOWEI eine mehrschichtige und transformierbare Übersetzungsstruktur entwickelt. Mit 2-stufigen, 3-stufigen und 4-stufigen Getriebewechseln können das Untersetzungsverhältnis, die Eingangsdrehzahl und das Drehmoment des Getriebes leicht an die Konstruktionsanforderungen des Kameramotors angepasst werden. Mit anderen Worten, das Kippen einer Kamera aus mehreren Winkeln, das Kippen einer Kameraseite, das Abschrauben der Oberseite einer Kamera, das Ausfahren und Einfahren, sind alles Anforderungen, die erfüllt werden können.

Projektbeschreibung: Das ZHAOWEI Kamera-Getriebe nutzt die Vorteile der integrierten Konstruktionsplattform für Getriebemotoren, um die automatische Parameterauslegung von Evolventen-Planetengetrieben, Kegelrädern, Stirnrädern usw. zu erreichen. Durch die Optimierung der Verzahnungsparameter, einschließlich der Mengenänderung, des Zahnfaktors, des Eingriffswinkels und des Achsabstands, wird die Zahneingriffsrate verringert. Das Verhältnis von Einstich-Stoßrate zu Stoßeingriffsrate liegt innerhalb eines bestimmten Bereichs, wodurch eine Getriebeauslegung möglich ist, die zur Reduzierung oder Vermeidung von Teilkreisstoß beitragen kann. Die vom Getriebemotor erzeugten Geräusche werden beim Betrieb des Produkts reduziert und erfüllen die Anforderungen an ein geringes Betriebsgeräusch.
