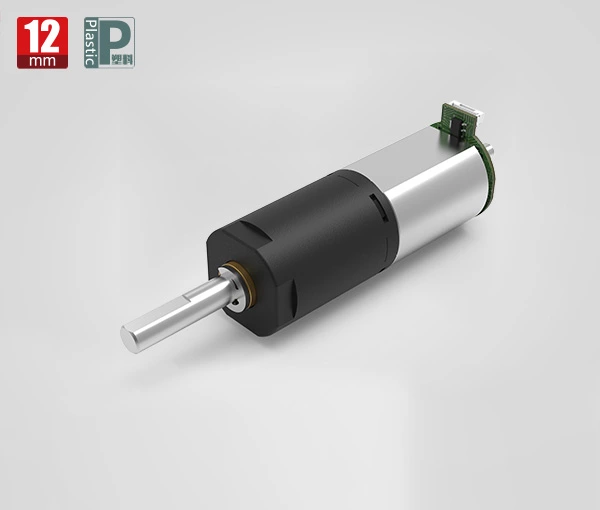

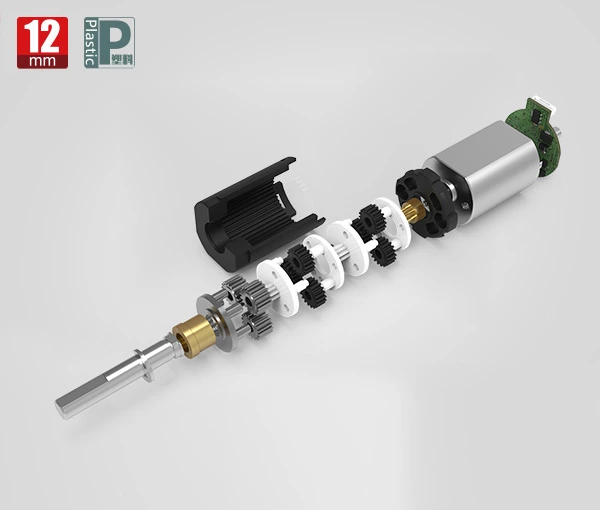

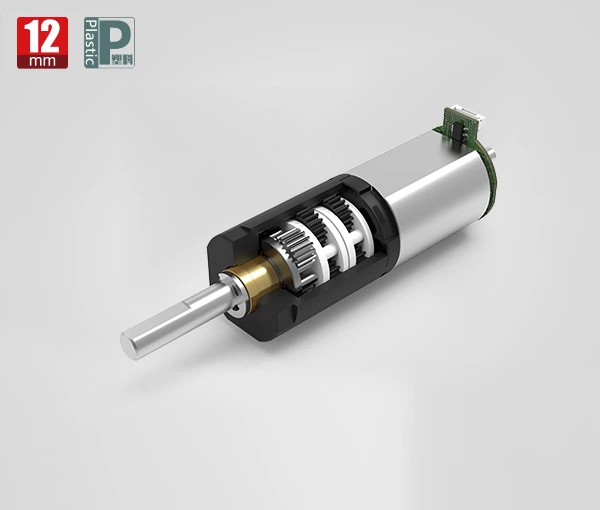

Getriebe Spezifikationen:
| Lager |
Sinterlager |
| Axialspiel |
≤0.3mm |
| Radialbelastung an der Abtriebswelle |
≤5N |
| Betriebstemperaturbereich |
-20℃ ~ +85℃ |
Parameter:
| Getriebestufen |
1 |
2 |
3 |
4 |
| Untersetzungsverhältnis |
4/6 |
16/24/36 |
64/96/144/216 |
256/384/576/864/1296 |
| max. Nenndrehmoment des Getriebes (gf.cm max) |
200 |
400 |
600 |
850 |
| kurzzeitig zulässiges Drehmoment (gf.cm max) |
500 |
800 |
1200 |
1700 |
| Getriebewirkungsgrad (%) |
85 |
73 |
65 |
58 |
| Länge (mm) |
9.5 |
13.3 |
17.1 |
20.9 |

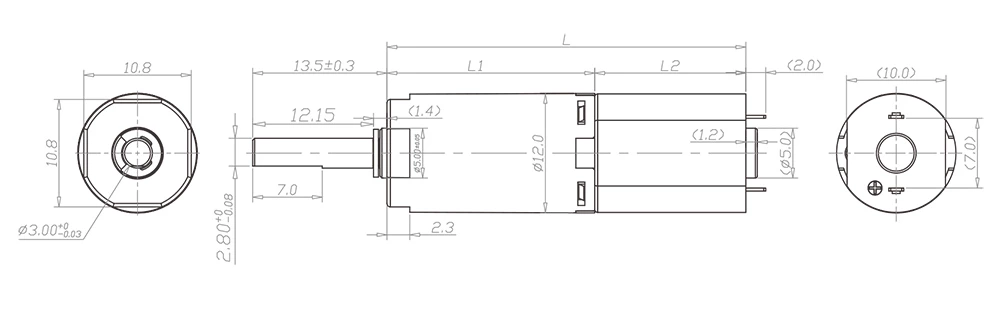

Technische Zeichnung:
Motor Spezifikationen:
| Motors (Optional) |
Gleichstrom-Bürstenmotor, Bürstenloser-Gleichstrommotor, Eisenlosermotor, Schrittmotor |
| Spannung (Optional) |
3-24V |
| Eingangsdrehzahl |
≤30000rpm |
| Strom |
250mA max |
Leistungsdaten:
| Modell |
Nenndrehzahl |
max. Geschwindigkeit |
max. Nenndrehmoment |
max. kurzzeitig zulässiges Drehmoment |
Untersetzungsverhältnis |
Länge |
Gesamtlänge |
| |
rpm |
rpm |
gf.cm |
gf.cm |
|
mm |
mm |
| ZWBPD012012-4 |
1875 |
7500 |
200 |
500 |
4 |
9.5 |
24.5 |
| ZWBPD012012-6 |
1250 |
5000 |
200 |
500 |
6 |
9.5 |
24.5 |
| ZWBPD012012-16 |
469 |
1875 |
400 |
800 |
16 |
13.3 |
28.3 |
| ZWBPD012012-24 |
313 |
1250 |
400 |
800 |
24 |
13.3 |
28.3 |
| ZWBPD012012-36 |
208 |
833 |
400 |
800 |
36 |
13.3 |
28.3 |
| ZWBPD012012-64 |
117 |
469 |
600 |
1200 |
64 |
17.1 |
32.1 |
| ZWBPD012012-96 |
78 |
313 |
600 |
1200 |
96 |
17.1 |
32.1 |
| ZWBPD012012-144 |
52 |
208 |
600 |
1200 |
144 |
17.1 |
32.1 |
| ZWBPD012012-216 |
35 |
139 |
600 |
1200 |
216 |
17.1 |
32.1 |
| ZWBPD012012-256 |
29 |
117 |
850 |
1700 |
256 |
20.9 |
35.9 |
| ZWBPD012012-384 |
20 |
78 |
850 |
1700 |
384 |
20.9 |
35.9 |
| ZWBPD012012-576 |
13 |
52 |
850 |
1700 |
576 |
20.9 |
35.9 |
| ZWBPD012012-864 |
9 |
35 |
850 |
1700 |
864 |
20.9 |
35.9 |
| ZWBPD012012-1296 |
6 |
23 |
850 |
1700 |
1296 |
20.9 |
35.9 |
* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können bei Bedarf angepasst werden.
