Was sind Untersetzungsmotoren?

Publish Time: Author: Site Editor Visit: 409

Der Untersetzungsmotor mit hartverzahnter Oberfläche spart Platz, ist zuverlässig und beständig und hat eine starke Überlastfähigkeit. Seine hohe Leistung kann 132 KW erreichen und seine niedrige Leistung kann 0,5 W erreichen. Der Untersetzungsmotor hat einen Effizienz von bis zu 95%, niedrigen Energieverbrauch und eine hohe Leistung. Es hat auch geringe Vibrationen, geringe Geräusche und hohe Energieeffizienz. Untersetzungsmotoren, auch Getriebemotoren bekannt, beziehen sich auf eine Kombination von Mikrogetrieben und Motoren. Das Produkt verwendet ein systematisches Baukastensystem und verfügt über eine breite Anpassungsfähigkeit, um die Bedürfnisse unserer Kunden zu erfüllen.

Arbeitsprinzip:

Der Untersetzungsmotor ist ein allgemeiner Motor in Kombination mit einem Getriebe davor. Das Untersetzungsgetriebe wird im Allgemeinen in Übertragungsgeräten mit niedriger Drehzahl und hohem Drehmoment verwendet und reduziert die Geschwindigkeit durch Vermaschung zwischen den Getrieben mit einer kleinen Anzahl von Zähnen auf der Eingangswelle des Untersetzungsgetriebes und großen Getrieben auf der Ausgangswelle. Ein allgemeiner Getriebemotor hat mehrere Getriebepaare, die bei gleichem Arbeitsprinzip einen idealen Bremseffekt erzielen können. Das Übersetzungsverhältnis in der Übertragung ist das Verhältnis der Zähnezahlen des großen und des kleinen Getriebs. Je nach dem Übertragungsmodus können Untersetzungsmotoren in Entfaltungs-, Nebenschluß- und Koaxial-Untersetzungsmotoren klassifiziert werden.

1. Entfaltungstyp

Die High-Speed-Serie verwendet Schrägstirnradgetriebe mit langer Schleppe und die Low-Speed-Serie verwendet Stirnrad- oder Schrägstirnradgetriebe. Aufgrund der asymmetrischen Anordnung der Getrieben relativ zu den Lagern ist die Steifigkeit der Welle erforderlich, und die Drehmomenteingangs- und Ausgangsenden sind weit vom Getriebe entfernt, wodurch die ungleichmäßige Lastverteilung entlang der Zahnbreite reduziert wird, die durch die Biegeverformung der Welle verursacht wird. Es hat eine einfache Struktur und ist häufig verwendet.

2. Nebenschluß-Typ

 Im Allgemeinen werden Hochgeschwindigkeits-Nebenschluß verwendet. Getrieben sind relativ zu Lagern symmetrisch angeordnet, so dass die auf die Getrieben und Lager wirkenden Kräfte gleichmäßig sind. Um die gesamte Axialkraft auf der Welle zu reduzieren, sollte die Schrägrichtung der beiden Getriebepaare entgegengesetzt sein. Die Struktur ist komplexer und wird häufig in Anwendungen mit hoher Leistung und variabler Last verwendet.

3. Koaxial-Typ

Die axiale Größe des Getriebemotors ist größer und die Zwischenachse ist länger. Die Steifigkeit ist relativ gering. Wenn zwei große Getrieben in ähnliche Tiefen getaucht werden, kann sich die Tragfähigkeit der Hochgeschwindigkeitsgetrieben nicht vollständig entwickeln. Koaxial-Typen werden häufig verwendet, wenn die Eingangs- und Ausgangsachsen koaxial sind.

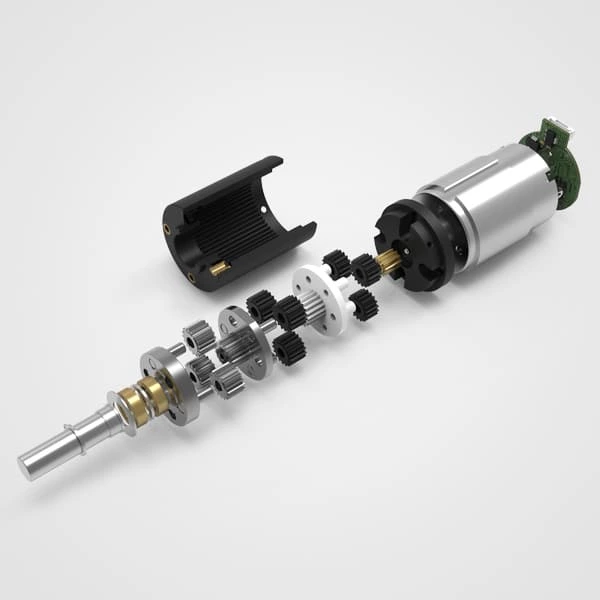

32MM Micro Gear Motor

Eigenschaften des Untersetzungsmotors:

  1. Kompakte Bauform, zuverlässig und beständig, starke Überlastfestigkeit und große Leistung.
  2. Niedriger Energieverbrauch, hohe Leistung, Effizienz bis zu über 95%.
  3. Geringe Vibrationen, geringe Geräusche und hohe Energieeffizienz. Es verwendet ein hochwertiges Stahlprofil und Stahlgussgehäuse. Der High-End-Untersetzungsmotor verwendet ein spezielles Gehäuse aus Aluminiumlegierung, dessen Getriebeoberfläche einer hochfrequenten Wärmebehandlung erfährt.
  4. Die Präzisionsbearbeitung verbessert die Positioniergenauigkeit. Der Untersetzungsmotor der Antriebseinheit kann mit verschiedenen auf dem Markt üblichen Motoren konfiguriert werden und bildet ein neues Produktmerkmal der Mechatronik und des modularen Aufbaus, das die Produktqualität komplett verbessert.
  5. Das Produkt verwendet ein Serialisierungs- und Modularisierungsdesignkonzept mit einer große Auswahl von Anpassungsfähigkeit. Es kann mit Motoren, Einbaupositionen und Strukturschema kombiniert werden. Das Getriebe kann jede Drehzahl und verschiedene Bauformen nach tatsächlichen Bedürfnissen wählen.

Wichtige Punkte der Auswahl des Untersetzungsmotors:

  1. Die Rahmenbedingungen für eine sinnvolle Auswahl des Getriebemotors sind Nennspannung, Nenndrehzahl und Nenndrehmoment.
  2. Der höchste Effizienzpunkt im Leistungsindex, der in der Parametertabelle von jedem Modell aufgeführt wird, bezieht sich auf die Nenndrehzahl und das Nenndrehmoment als Referenz. Der Nennpunkt des Untersetzungsmotors ist eine wichtige Grundlage für die Motordesign. Wenn in der Nähe des Nennpunkts gearbeitet wird, hat es eine hohe Arbeitseffizienz und stabile Leistung.
  3. Bei großem Untersetzungsverhältnis und niedriger Drehzahl beachten Sie bitte die maximal zulässige Belastung und Drehzahl, die in der Eigenschaftsparametertabelle aufgeführt sind. Der Betrieb unter den maximal zulässigen Last- und Drehzahlbedingungen wird die Lebensdauer des Untersetzungsgetriebes verringern oder das Getriebe direkt beschädigen.
  4. Der ausgewählte Motor sollte vor der Chargenverwendung an einem Prototyp getestet werden, um zu bestätigen, ob Nenndrehzahl, Nenndrehmoment, Spannung und Strom die Bedingungen erfüllen. Wenn die Abweichung nahe genug ist, kann der Motor als akzeptabel angesehen werden. Wenn die Abweichung groß ist, muss der Motor ausgetauscht werden, sonst kann die Lebensdauer und Qualität nicht erreicht werden.
  5. Hochleistungsuntersetzungsmotoren werden häufig als unverzichtbare Antriebseinheiten für mechanische Geräte verwendet, insbesondere in Verpackungsmaschinen, Druckmaschinen, Wellpappenmaschinen, Farbkastenmaschinen, Transportmaschinen, Lebensmittelmaschinen, dreidimensionalem Parksystem, automatischer Lagerung, dreidimensionalem Lager, chemischer Industrie, Textil-, Färbe- und Finishing-Geräten.
  6. Mikrogetriebemotoren mit geringer Leistung können in medizinischem Präzisionsgerät, intelligentem Roboter, 5G-Kommunikationsgerät, intelligenter Logistik, Smart City, intelligentem Automobil, Druckmaschine, Brennschneiden, Laserschneiden, CNC-Werkzeugmaschine, Industrieinstrument, Lebensmittelverpackung, Automatisierungsindustrie, Luftfahrtausrüstung, Halbleiterausrüstung, medizinischen Gerät, Roboter, Manipulator und Kommunikationsgerät verwendet werden.
