Produktparameter und Anwendungen von Mikroelektro-Teleskopmotoren

Publish Time: Author: Site Editor Visit: 394

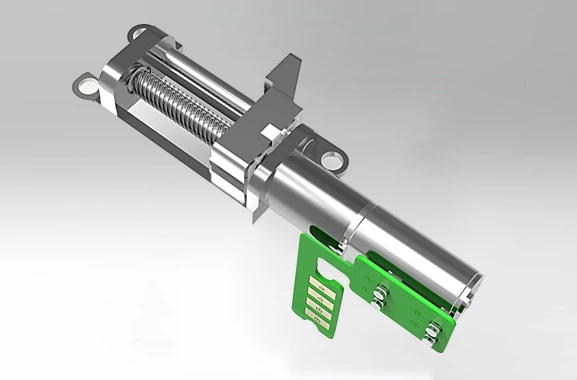

Der Mikrolinearantrieb ist ein elektrisches Antriebsgerät, das die Drehbewegung des Motors in die lineare Pendelbewegung der Schubstange umwandelt. Es kann als Aktor in verschiedenen einfachen oder komplexen technologischen Prozessen eingesetzt werden, um eine ferngesteuerte, zentralisierte oder automatische Steuerung zu realisieren. Nach der Verzögerung des Getriebes oder der Schnecke treibt der Motor ein Paar Schraubenmuttern an. Die Drehbewegung des Motors wird in eine lineare Bewegung umgewandelt, und die Schubstangenaktion wird mit Hilfe der positiven und negativen Drehung abgeschlossen. Der Mikroelektro-Teleskopmotor ist ein kleiner Antriebsmotor mit einer automatischen Teleskopfunktion. Die Hauptübertragungsstruktur besteht aus einem Antriebsmotor, einem Teleskopstößel (Schraube) und einem Planetengetriebe.  Der Antriebsmotor kann einen Gleichstrommotor, BLDC-Motor, Bürstenmotor, Schrittmotor oder eisenlosen Motor als Antriebsquelle verwenden. Das Mikrogetriebe kann ein Planetengetriebe, Zylindergetriebe, Schneckengetriebe oder Parallelwellen-Planetengetriebe als Untersetzungsgetriebe verwenden.  Die Schubstange (Schraube) kann für die Entwicklung je nach Anforderung angepasst werden. Die technischen Parameter von Mikroelektro-Teleskopen werden oft für die Entwicklung verschiedener Anwendungen angepasst, einschließlich der Ausgangsleistung, der Getriebeübersetzung, der Spannung, des Drehmoments, der Art des Antriebsmotors, der Struktur des Getriebes, des Geräuschs und der Übertragungsgenauigkeit.

ZHAOWEI Machinery & Electronics Co., Ltd bietet Forschung und Entwicklung, Konstruktion und Herstellung von Mikropräzisions-Hubgetriebemotoren. Die von ZHAOWEI entwickelten kundenspezifischen technischen Parameter sind wie folgt:
Durchmesser: 3,4mm bis 38 mm
Spannung: 3V–24V
Ausgangsleistung: 0,01–40W
Ausgangsdrehzahl: 5 bis 2000 U/min
Untersetzungsverhältnis: 5–1500
Abtriebsdrehmoment: 1,0 gf.cm–50kgf.cm

Parameter des Mikroelektro-Teleskopmotors:

Material Metall
Außendurchmesser 6mm
Betriebstemperaturbereich -20℃~+85℃
Drehrichtung cw&ccw
Getriebespiel ≤3°
Spannung 3V~12V
Lager Porous bearing/Rolling bearing
Eingangsdrehzahl ≤30000rpm
Axialspiel ≤0,3mm/≤0,2mm
Current 250mA max
Motors Schrittmotor, Gleichstrom-Bürstenmotor, Bürstenloser Gleichstrommotor

Individualisierung und Anwendung von Mikroelektro-Teleskopmotoren:

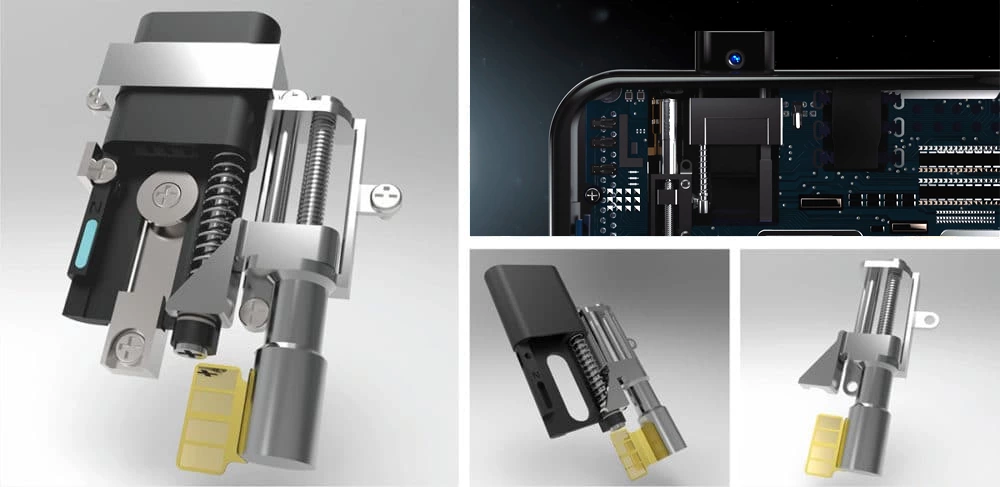

Mikroelektro-Teleskopgetriebemotor zur Verwendung in Vollbildtelefonen mit Pop-up-Kameras

Projektname: Getriebemotor für Vollbild-Telefonkameras

Projektbeschreibung: 5G Technologie und Vollbild-Interaktion haben viel Verwirrung über die Platzierung der Frontkamera verursacht.  ZHAOWEI hat ein Getriebemotor-Übertragungssystem (3,4 mm, 4 mm und 5 mm) entwickelt, mit dem die Drehung und das Anheben von Vollbild-Mobiltelefonkameras realisiert werden kann. Damit können Kameras nach vorne, nach hinten und in andere Winkeln gedreht werden, und die Kamera kann aufgeklappt werden.  Dies ist die ideale Platzierung für die Frontkamera eines Vollbildtelefons.

phone-gear-motor

Mikroelektro-Teleskopgetriebemotor zur Verwendung in der Automatischen Hebekamera von Smart-TVs

Projektname: Kamera-Getriebemotoren

Projektbeschreibung: Der ZHAOWEI Kamera-Getriebemotor umfasst ein Hubantriebssystem mit koaxialen und parallelen Schrauben sowie ein rotierendes System, das aus Planetengetrieben und Zahnrädern besteht (Kreisbewegung).  Die Planetengetriebe, der Schrittmotor, die feste Halterung und die Antriebsspindel bilden ein Kamera-Hubsystem zum Antrieb der Hubbewegung der Kamera. Dies ist für Pop-up-Kameras in Vollbild-Mobiltelefonen, Laptops und Fernsehern geeignet. Planetengetriebe, Parallelwellengetriebe, Schrittmotor, feste Halterung und Rotationsachse können zusammen die Rotation der Kamera anzutreiben, sie sind geeignet für die Frontrotation von Telefon- und Laptop-Kameras.

electric-telescopic-motor
