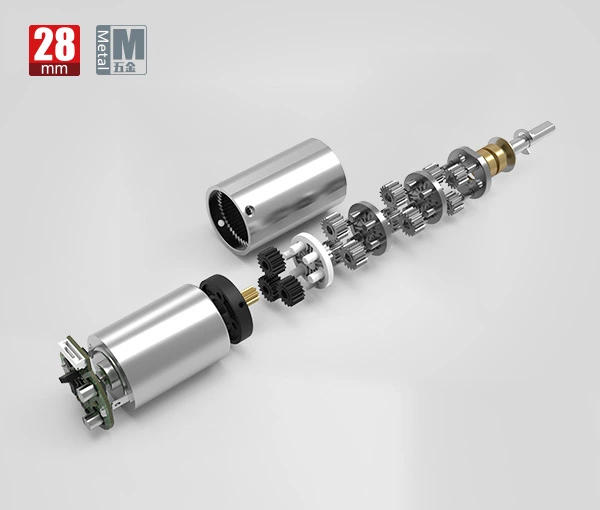

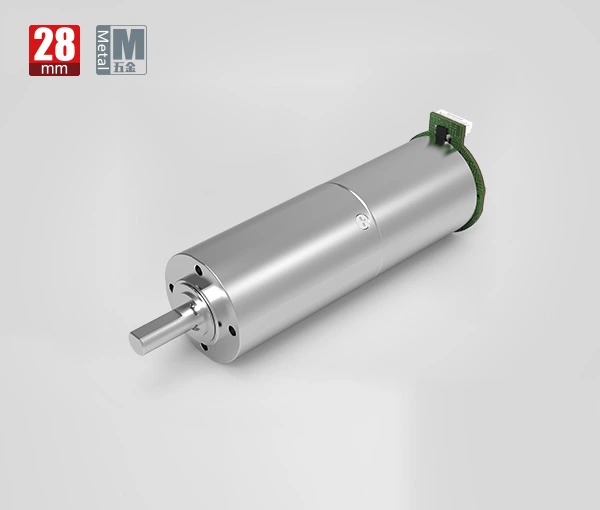

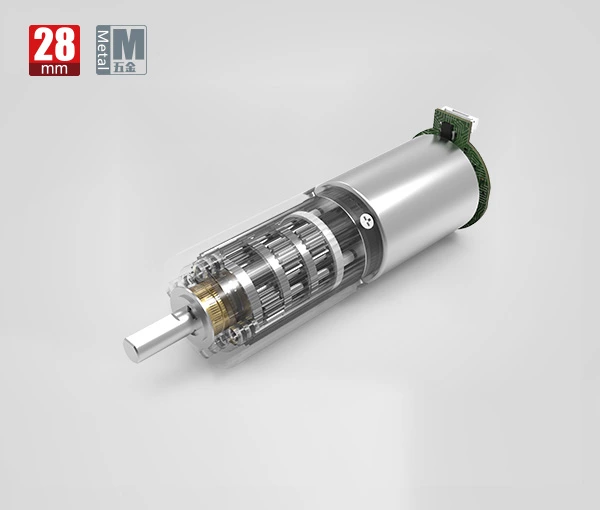

Getriebe Spezifikationen:
Lager |
Sinterlager |
Wälzlager |
Axialspiel |
≤0.1mm |
≤0.1mm |
Radialbelastung an der Abtriebswelle |
≤120N |
≤170N |
Betriebstemperaturbereich |
-30℃ ~ +100℃ |
Parameter:
Getriebestufen |
1 |
2 |
3 |
4 |
Untersetzungsverhältnis |
4/6 |
16/24/36 |
64/96/144/216 |
256/384/576/864/1296 |
max. Nenndrehmoment des Getriebes (gf.cm max) |
40000 |
40000 |
40000 |
40000 |
kurzzeitig zulässiges Drehmoment (gf.cm max) |
120000 |
120000 |
120000 |
120000 |
Getriebewirkungsgrad (%) |
80 |
64 |
51 |
41 |
Länge (mm) |
21.3 |
29.8 |
38.3 |
46.8 |

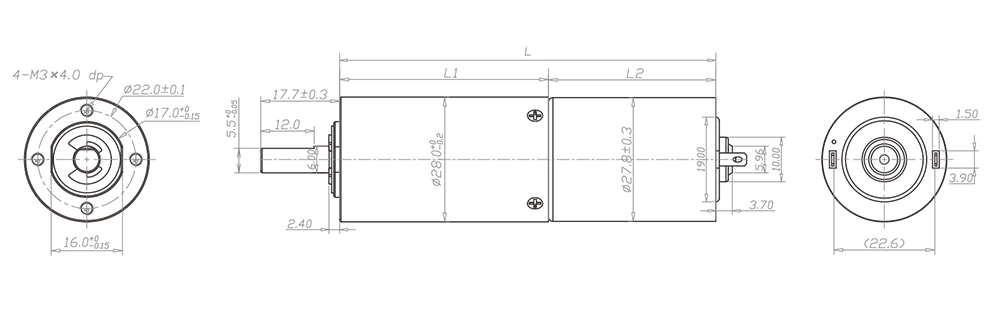

Technische Zeichnung:
Motor Spezifikationen:
Motors (Optional) |
Gleichstrom-Bürstenmotor, Bürstenloser Gleichstrommotor, Schrittmotor |
Spannung (Optional) |
3-24V |
Eingangsdrehzahl |
≤15000rpm |
Strom |
400mA max |
Leistungsdaten:
Modell |
Nenndrehzahl |
max. Geschwindigkeit |
max. Nenndrehmoment |
max. kurzzeitig zulässiges Drehmoment |
Untersetzungsverhältnis |
Länge |
Gesamtlänge |
|
rpm |
rpm |
gf.cm |
gf.cm |
|
mm |
mm |
ZWBMD028028-4 |
1658 |
3000 |
40000 |
120000 |
4 |
21.3 |
58.8 |
ZWBMD028028-6 |
1105 |
2000 |
33000 |
100000 |
6 |
21.3 |
58.8 |
ZWBMD028028-16 |
413 |
750 |
40000 |
120000 |
16 |
29.8 |
67.3 |
ZWBMD028028-24 |
276 |
500 |
40000 |
120000 |
24 |
29.8 |
67.3 |
ZWBMD028028-36 |
181 |
333 |
33000 |
100000 |
36 |
29.8 |
67.3 |
ZWBMD028028-64 |
104 |
188 |
40000 |
120000 |
64 |
38.3 |
75.8 |
ZWBMD028028-96 |
69 |
125 |
40000 |
120000 |
96 |
38.3 |
75.8 |
ZWBMD028028-144 |
46 |
83 |
40000 |
120000 |
144 |
38.3 |
75.8 |
ZWBMD028028-216 |
31 |
56 |
33000 |
100000 |
216 |
38.3 |
75.8 |
ZWBMD028028-256 |
26 |
47 |
40000 |
120000 |
256 |
46.8 |
84.3 |
ZWBMD028028-384 |
17 |
31 |
40000 |
120000 |
384 |
46.8 |
84.3 |
ZWBMD028028-576 |
12 |
21 |
40000 |
120000 |
576 |
46.8 |
84.3 |
ZWBMD028028-864 |
8 |
14 |
40000 |
120000 |
864 |
46.8 |
84.3 |
ZWBMD028028-1296 |
5 |
9 |
33000 |
100000 |
1296 |
46.8 |
84.3 |
* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können bei Bedarf angepasst werden.
