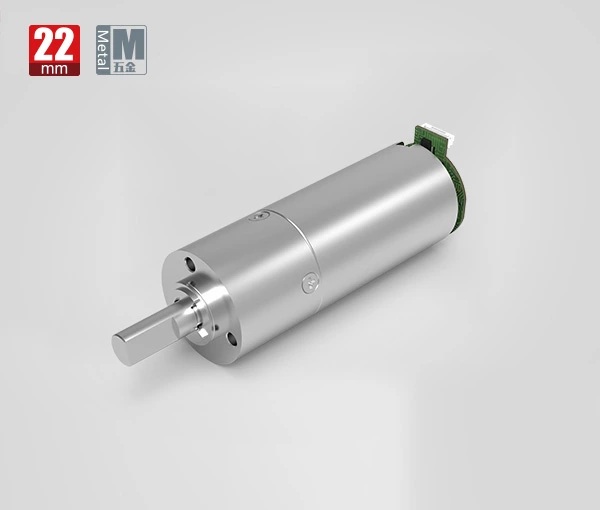

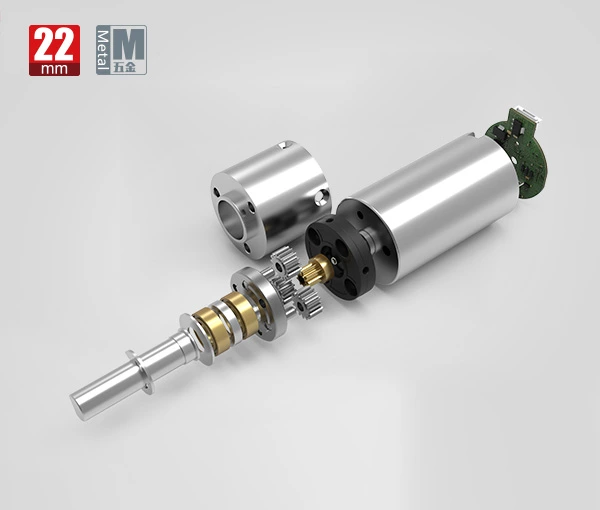

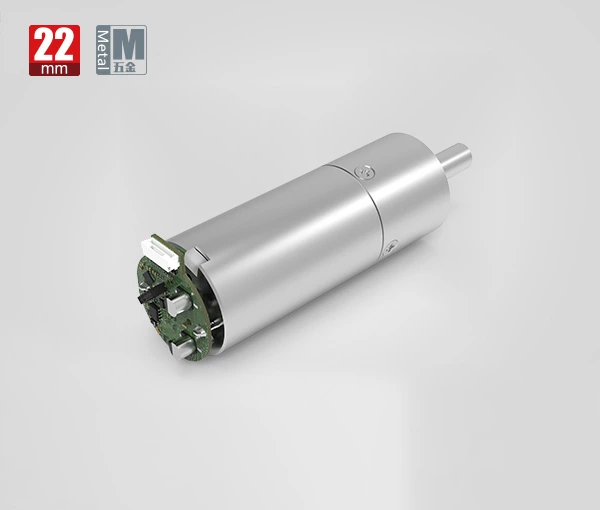

22mm Schrittmotor

Durchmesser
22mm
Spannung
3-24V
Laststrom
300mA
Nenndrehzahl
6-1875rpm
verbundenes Drehmoment
8000-15000gf.cm
Untersetzungsverhältnis
4-1296
Gesamtlänge
57,5-79,4mm
Maximales Nenndrehmoment (mnm)
784.53-1470.99mNm

Datenblatt

Getriebe Spezifikationen:

Lager Sinterlager Wälzlager
Axialspiel ≤0.1mm ≤0.1mm
Radialbelastung an der Abtriebswelle ≤120N ≤170N
Betriebstemperaturbereich -30℃ ~ +100℃

Parameter:

Getriebestufen 1 2 3 4
Untersetzungsverhältnis 4/6 16/24/36 64/96/144/216 256/384/576/864/1296
max. Nenndrehmoment des Getriebes (gf.cm max) 15000 15000 15000 15000
 kurzzeitig zulässiges Drehmoment (gf.cm max) 36000 36000 36000 36000
Getriebewirkungsgrad (%) 90 85 80 75
Länge (mm) 19.1 26.4 33.7 41.0

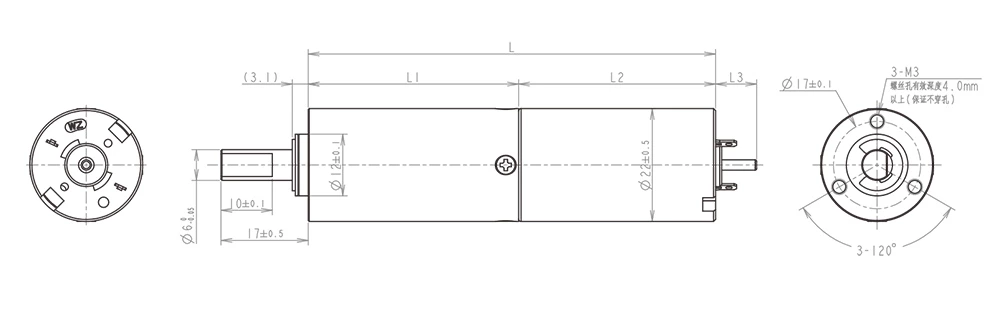

Technische Zeichnung:

22mm gearbox drawing

Motor Spezifikationen:

Motors (Optional) Bürstenloser Gleichstrommotor, Eisenlosermotor, Schrittmotor
Spannung (Optional) 3-24V
Eingangsdrehzahl ≤15000rpm
Strom 300mA max

Leistungsdaten:

Modell Nenndrehzahl max. Geschwindigkeit max. Nenndrehmoment  max. kurzzeitig zulässiges Drehmoment Untersetzungsverhältnis Länge Gesamtlänge
  rpm rpm gf.cm gf.cm   mm mm
ZWBMD022022-4 1875 7500 15000 36000 4 19.1 57.5
ZWBMD022022-6 1250 5000 15000 36000 6 19.1 57.5
ZWBMD022022-16 469 1875 15000 36000 16 26.4 64.8
ZWBMD022022-24 313 1250 15000 36000 24 26.4 64.8
ZWBMD022022-36 208 833 15000 36000 36 26.4 64.8
ZWBMD022022-64 117 469 15000 36000 64 33.7 72.1
ZWBMD022022-96 78 313 15000 36000 96 33.9 72.1
ZWBMD022022-144 52 208 15000 36000 144 33.7 72.1
ZWBMD022022-216 35 139 15000 36000 216 33.7 72.1
ZWBMD022022-256 29 117 15000 36000 256 41.0 79.4
ZWBMD022022-384 20 78 15000 36000 384 41.0 79.4
ZWBMD022022-576 13 52 15000 36000 576 41.0 79.4
ZWBMD022022-864 9 35 15000 36000 864 41.0 79.4
ZWBMD022022-1296 6 23 15000 36000 1296 41.0 79.4

* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können bei Bedarf angepasst werden.
