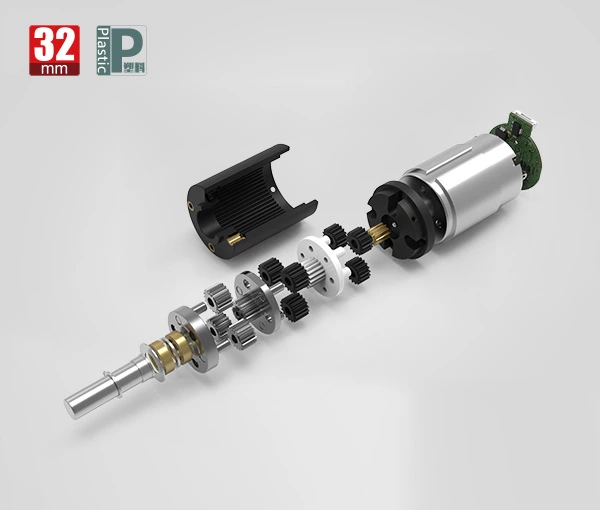

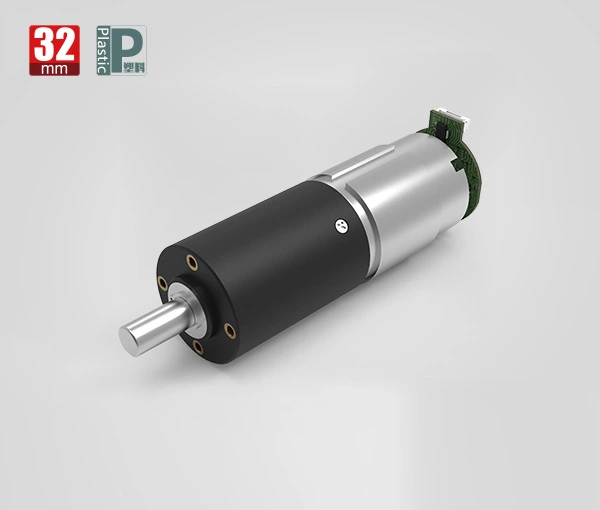

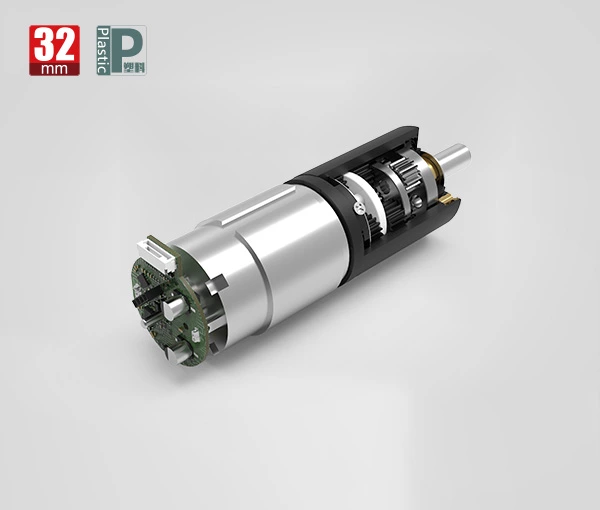

Getriebe Spezifikationen:
| Lager |
Sinterlager |
Wälzlager |
| Axialspiel |
≤0.3mm |
≤0.3mm |
| Radialbelastung an der Abtriebswelle |
≤50N |
≤100N |
| Betriebstemperaturbereich |
-20℃ ~ +75℃ |
Parameter:
| Getriebestufen |
2 |
3 |
4 |
| Untersetzungsverhältnis |
16/23/33 |
67/94/133/188 |
272/383/541/1078 |
| max. Nenndrehmoment des Getriebes (gf.cm max) |
30000 |
30000 |
30000 |
| kurzzeitig zulässiges Drehmoment (gf.cm max) |
80000 |
80000 |
80000 |
| Getriebewirkungsgrad (%) |
73 |
65 |
58 |
| Länge (mm) |
35.7 |
45.7 |
55.7 |

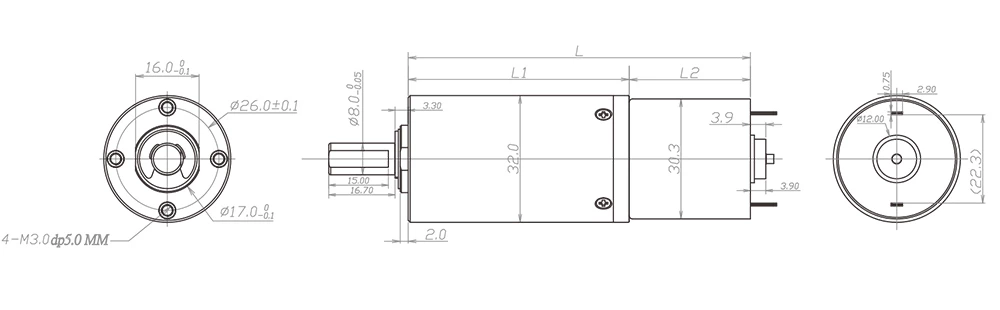

Technische Zeichnung:
Motor Spezifikationen:
| Motors (Optional) |
Gleichstrom-Bürstenmotor, Bürstenloser-Gleichstrommotor |
| Spannung (Optional) |
3-24V |
| Eingangsdrehzahl |
≤12000rpm |
| Strom |
300mA max |
Leistungsdaten:
| Modell |
Nenndrehzahl |
max. Geschwindigkeit |
max. Nenndrehmoment |
max. kurzzeitig zulässiges Drehmoment |
Untersetzungsverhältnis |
Länge |
Gesamtlänge |
| |
rpm |
rpm |
gf.cm |
gf.cm |
|
mm |
mm |
| ZWBPD032032-16 |
469 |
1875 |
30000 |
80000 |
16 |
35.7 |
78.2 |
| ZWBPD032032-23 |
313 |
1250 |
30000 |
80000 |
23 |
35.7 |
78.2 |
| ZWBPD032032-33 |
227 |
909 |
30000 |
80000 |
33 |
35.7 |
78.2 |
| ZWBPD032032-67 |
112 |
448 |
30000 |
80000 |
67 |
45.7 |
88.2 |
| ZWBPD032032-94 |
80 |
319 |
30000 |
80000 |
94 |
45.7 |
88.2 |
| ZWBPD032032-133 |
56 |
226 |
30000 |
80000 |
133 |
45.7 |
88.2 |
| ZWBPD032032-188 |
40 |
160 |
30000 |
80000 |
188 |
45.7 |
88.2 |
| ZWBPD032032-272 |
28 |
110 |
30000 |
80000 |
272 |
55.7 |
98.2 |
| ZWBPD032032-383 |
20 |
78 |
30000 |
80000 |
383 |
55.7 |
98.2 |
| ZWBPD032032-541 |
14 |
56 |
30000 |
80000 |
541 |
55.7 |
98.2 |
| ZWBPD032032-764 |
10 |
39 |
30000 |
80000 |
764 |
55.7 |
98.2 |
| ZWBPD032032-1078 |
7 |
28 |
30000 |
80000 |
1078 |
55.7 |
98.2 |
* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können bei Bedarf angepasst werden.
