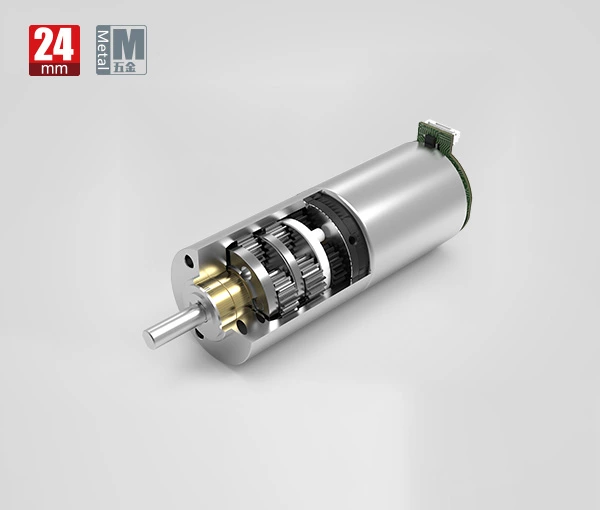

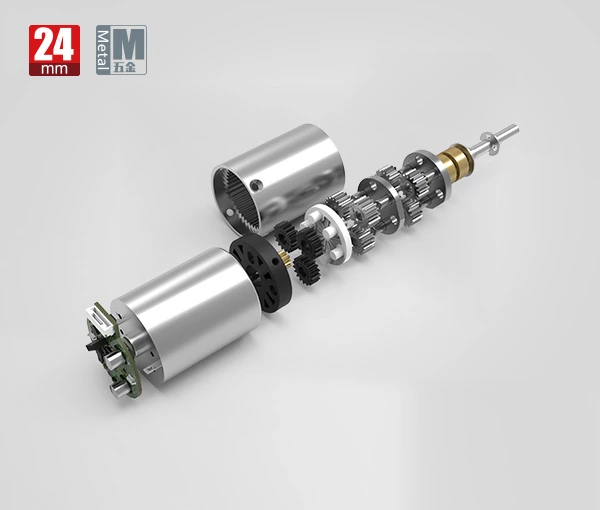

Getriebe Spezifikationen:
| Lager |
Sinterlager |
Wälzlager |
| Axialspiel |
≤0.2mm |
≤0.2mm |
| Radialbelastung an der Abtriebswelle |
≤120N |
≤170N |
| Betriebstemperaturbereich |
-30℃ ~ +100℃ |
Parameter:
| Getriebestufen |
1 |
2 |
3 |
4 |
| Untersetzungsverhältnis |
4/6 |
16/24/36 |
64/96/144/216 |
256/384/576/864/1296 |
| max. Nenndrehmoment des Getriebes (gf.cm max) |
20000 |
20000 |
20000 |
20000 |
| kurzzeitig zulässiges Drehmoment (gf.cm max) |
60000 |
60000 |
60000 |
60000 |
| Getriebewirkungsgrad (%) |
90 |
85 |
80 |
75 |
| Länge (mm) |
19.0 |
25.0 |
32.0 |
39.0 |

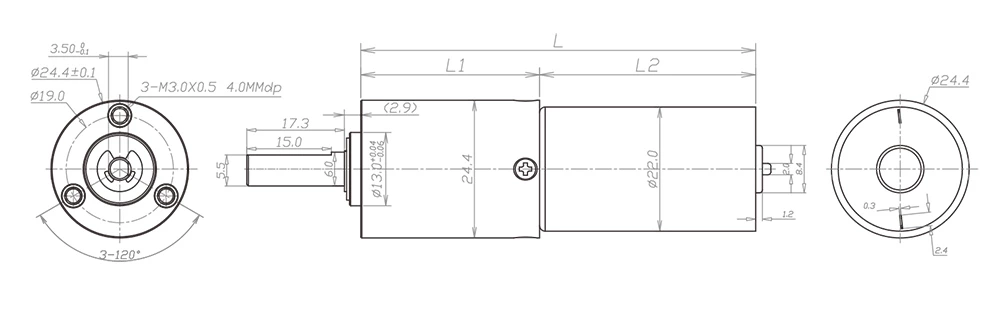

Technische Zeichnung:
Motor Spezifikationen:
| Motors (Optional) |
Gleichstrom-Bürstenmotor, Bürstenloser Gleichstrommotor, Eisenlosermotor, Schrittmotor |
| Spannung (Optional) |
3-24V |
| Eingangsdrehzahl |
≤15000rpm |
| Strom |
300mA max |
Leistungsdaten:
| Modell |
Nenndrehzahl |
max. Geschwindigkeit |
max. Nenndrehmoment |
max. kurzzeitig zulässiges Drehmoment |
Untersetzungsverhältnis |
Länge |
Gesamtlänge |
| |
rpm |
rpm |
gf.cm |
gf.cm |
|
mm |
mm |
| ZWBMD024024-4 |
1875 |
7500 |
20000 |
60000 |
4 |
19.0 |
49.8 |
| ZWBMD024024-6 |
1250 |
5000 |
20000 |
60000 |
6 |
19.0 |
49.8 |
| ZWBMD024024-16 |
469 |
1875 |
20000 |
60000 |
16 |
25.0 |
55.8 |
| ZWBMD024024-24 |
313 |
1250 |
20000 |
60000 |
24 |
25.0 |
55.8 |
| ZWBMD024024-36 |
208 |
833 |
20000 |
60000 |
36 |
25.0 |
55.8 |
| ZWBMD024024-64 |
117 |
469 |
20000 |
60000 |
64 |
32.0 |
62.8 |
| ZWBMD024024-96 |
78 |
313 |
20000 |
60000 |
96 |
32.0 |
62.8 |
| ZWBMD024024-144 |
52 |
208 |
20000 |
60000 |
144 |
32.0 |
62.8 |
| ZWBMD024024-216 |
35 |
139 |
20000 |
60000 |
216 |
32.0 |
62.8 |
| ZWBMD024024-256 |
29 |
117 |
20000 |
60000 |
256 |
39.0 |
69.8 |
| ZWBMD024024-384 |
20 |
78 |
20000 |
60000 |
384 |
39.0 |
69.8 |
| ZWBMD024024-576 |
13 |
52 |
20000 |
60000 |
576 |
39.0 |
69.8 |
| ZWBMD024024-864 |
9 |
35 |
20000 |
60000 |
864 |
39.0 |
69.8 |
| ZWBMD024024-1296 |
6 |
23 |
20000 |
60000 |
1296 |
39.0 |
69.8 |
* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können bei Bedarf angepasst werden.
