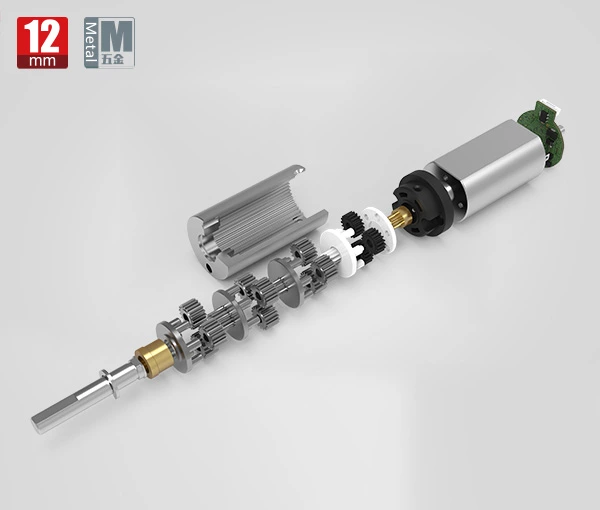

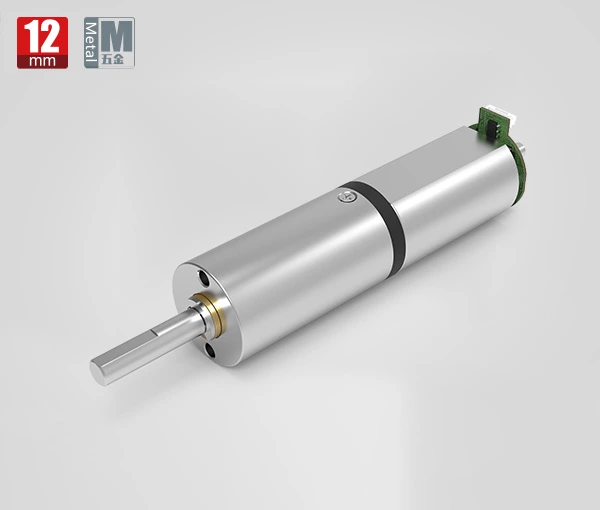

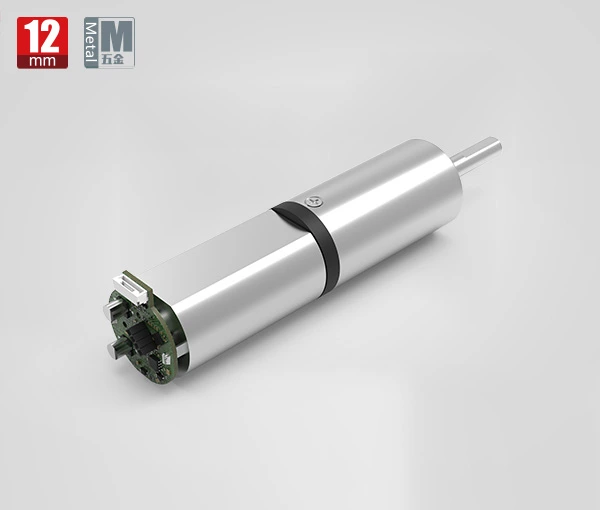

12mm Bürstenloser Motor

Durchmesser
12mm
Spannung
3-24V
Nenndrehzahl
6-1875 rpm
verbundenes Drehmoment
300-2000 gf.cm
Untersetzungsverhältnis
4-1296
Gesamtlänge
32,4–43,8 mm
Maximales Nenndrehmoment (mnm)
19,61–196,13 mNm

Getriebe Spezifikationen:

Lager Poröses Lager
Axiales Endspiel ≤0,3 mm
Radiale Belastung der Abtriebswelle ≤10 N
Betriebstemperatur -20℃ ~ +85℃

Parameter:

Getriebestufen 1 2 3 4
Untersetzungsverhältnis 4/6 16/24/36 64/96/144/216 256/384/576/864/1296
Max. Nenndrehmoment (gf.cm max) 300 1000 1500 2000
Max Momentandrehmoment (gf.cm max) 1000 3000 4500 5000
Getriebewirkungsgrad (%) 87 74 63 56
Länge (mm) 12.4 16.2 20.0 23.8

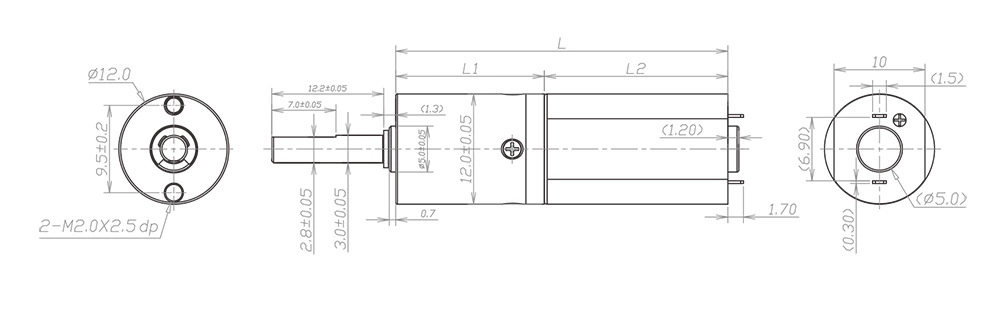

Technische Zeichnung:

12mm Getriebezeichnung

Motor Spezifikationen:

Motoren (optional) Gebürsteter Gleichstrommotor, BLDC-Motor, kernloser Motor, Schrittmotor
Spannung (Optional) 3-24V
Eingangsgeschwindigkeit ≤30000rpm
Aktuell 250 mA max

Leistungsdaten:

Modell Nenngeschwindigkeit Höchstgeschwindigkeit Max. Nenndrehmoment Maximales sofortiges Drehmoment Untersetzungsverhältnis Länge Gesamtlänge
  U/min U/min gf.cm gf.cm   mm mm
ZWBMD012012-4 1875 7500 300 1000 4 12.4 32.4
ZWBMD012012-6 1250 5000 300 1000 6 12.4 32.4
ZWBMD012012-16 469 1875 1000 3000 16 16.2 36.2
ZWBMD012012-24 313 1250 1000 3000 24 16.2 36.2
ZWBMD012012-36 208 833 1000 3000 36 16.2 36.2
ZWBMD012012-64 117 469 1500 4500 64 20.0 40.0
ZWBMD012012-96 78 313 1500 4500 96 20.0 40.0
ZWBMD012012-144 52 208 1500 4500 144 20.0 40.0
ZWBMD012012-216 35 139 1500 4500 216 20.0 40.0
ZWBMD012012-256 29 117 2000 5000 256 23.8 43.8
ZWBMD012012-384 20 78 2000 5000 384 23.8 43.8
ZWBMD012012-576 13 52 2000 5000 576 23.8 43.8
ZWBMD012012-864 9 35 2000 5000 864 23.8 43.8
ZWBMD012012-1296 6 23 2000 5000 1296 23.8 43.8

* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können nach Bedarf angepasst werden.
