Shenzhen ZHAOWEI Machinery & Electronics Co., Ltd

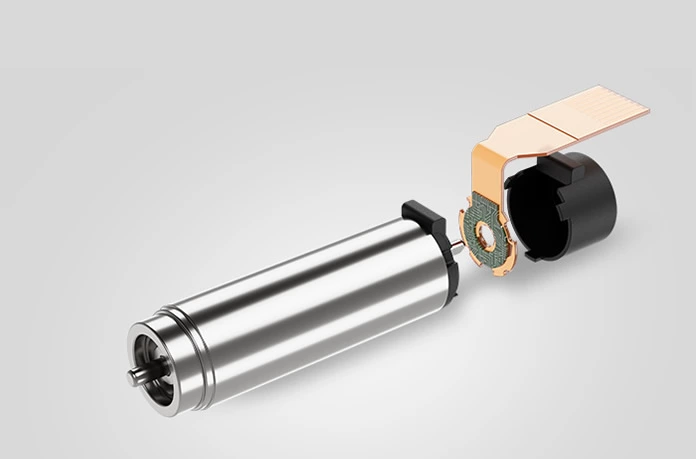

6 mm bürstenloser kernloser Motor

Nenndrehzahl
46800 U/min
Gesamtlänge
23mm
Max. Effizienz (%)
6

Datenblatt

Produktparameter

Motordaten
Nennspannung (V) 12
Leerlaufdrehzahl (U/min) 63400
Leerlaufstrom (mA) 37
Nenngeschwindigkeit (U/min) 46800
Nenndrehmoment (max. Dauerdrehmoment) (mNm) 0,425
Nennstrom (max. Dauerstrom) (A) 0,308
Stillstandsdrehmoment (mNm) 1.7
Stillstandsstrom (A) 0,85
Max. Effizienz (%) 6
Eigenschaften
Anschlusswiderstand Phase zu Phase (Ω) 14.4
Anschlussinduktivität Phase zu Phase (mH) 0,1
Drehmomentkonstante (mNm/A) 1,38
Geschwindigkeitskonstante (U/min/V) 5283
Drehzahl-/Drehmomentgradient (U/min/mNm) 36647
Mechanische Zeitkonstante (ms) 2,84
Rotorträgheit (gcm2) 0,007

Spezifikationen

Thermische Daten
Wärmewiderstand Gehäuse-Umgebung 65,8 K/W
Wärmewiderstandswicklungsgehäuse 13,2 K/W
Thermozeitkonstante Wicklung 1,34 s
Motor mit thermischer Zeitkonstante 70,4 s
Umgebungstemperatur -20~+100°C
Max. Wicklungstemperatur +125°C
Mechanische Daten (vorgespannte Kugellager)
Max. Geschwindigkeit 100 000 U/min
Axialspiel bei axialer Belastung < 0,15 N 0 mm
  > 0,15 N max. 0,06 mm
Radiales Spiel vorinstalliert
Max. Axiallast (dynamisch) 0,1 N
Max. Kraft für Pressverbindungen (statisch) 10 N
