Zhaowei Machinery & Electronics Co., Ltd.

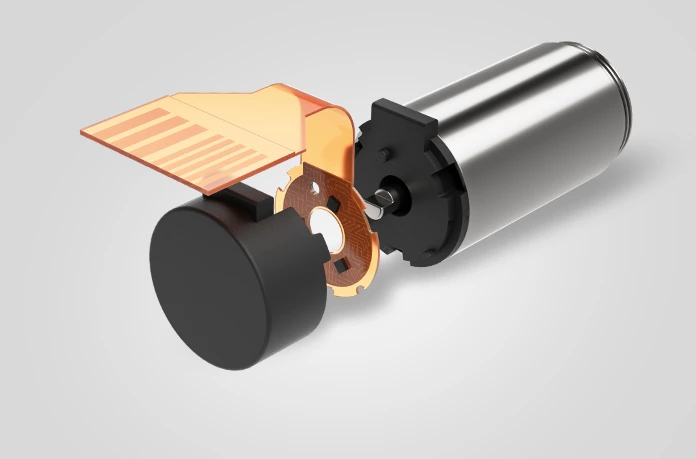

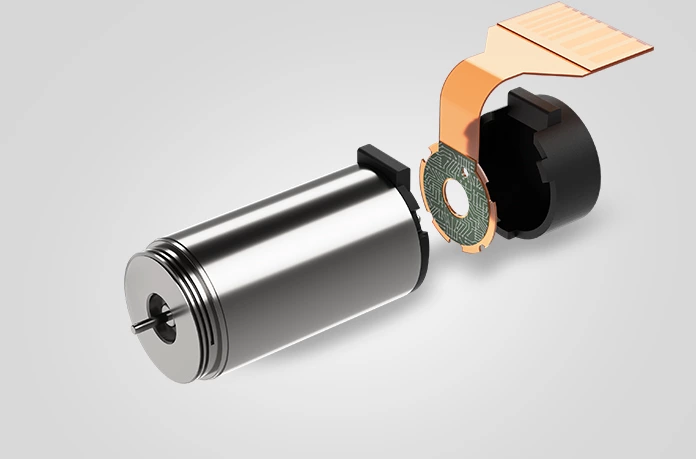

12 mm bürstenloser kernloser Motor

Spannung
12V
Nenndrehzahl
20970 U/min
Gesamtlänge
26mm
Max. Effizienz (%)
67

Datenblatt

Produktparameter

Motordaten
Nennspannung (V) 12
Leerlaufdrehzahl (U/min) 28600
Leerlaufstrom (mA) 78
Nenngeschwindigkeit (U/min) 20970
Nenndrehmoment (max. Dauerdrehmoment) (mNm) 2,38
Nennstrom (max. Dauerstrom) (A) 0,69
Stillstandsdrehmoment (mNm) 8.9
Stillstandsstrom (A) 2,38
Max. Effizienz (%) 67
Eigenschaften
Anschlusswiderstand Phase zu Phase (Ω) 5.3
Anschlussinduktivität Phase zu Phase (mH) 0,042
Drehmomentkonstante (mNm/A) 3,87
Geschwindigkeitskonstante (U/min/V) 2383
Drehzahl-/Drehmomentgradient (U/min/mNm) 3213
Mechanische Zeitkonstante (ms) 4.5
Rotorträgheit (gcm2) 0,138



Spezifikationen

Thermische Daten
Wärmewiderstand Gehäuse-Umgebung 36,6 K/W
Wärmewiderstandswicklungsgehäuse 7,5 K/W
Thermozeitkonstante Wicklung 3,2 s
Motor mit thermischer Zeitkonstante 210 s
Umgebungstemperatur -20~+100°C
Max. Wicklungstemperatur +125°C
Mechanische Daten (vorgespannte Kugellager)
Max. Geschwindigkeit 40 000 U/min
Axialspiel bei axialer Belastung < 0,15 N 0 mm
  > 0,15 N max. 0,06 mm
Radiales Spiel vorinstalliert
Max. Axiallast (dynamisch) 2 N
Max. Kraft für Pressverbindungen (statisch) 10 N
Max. Radiallast, 2 mm vom Flansch entfernt 5 N
