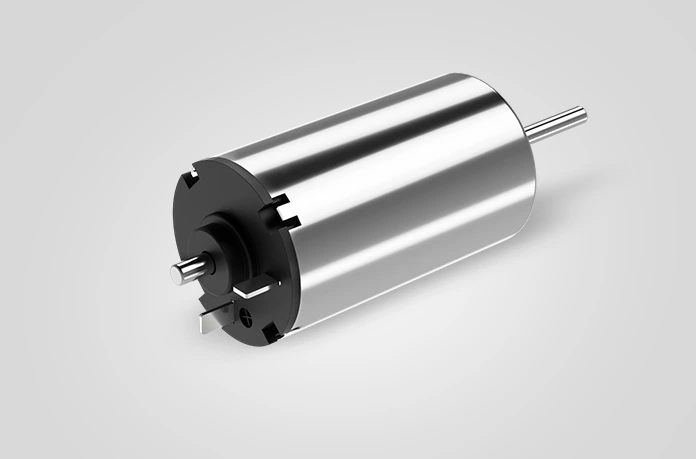

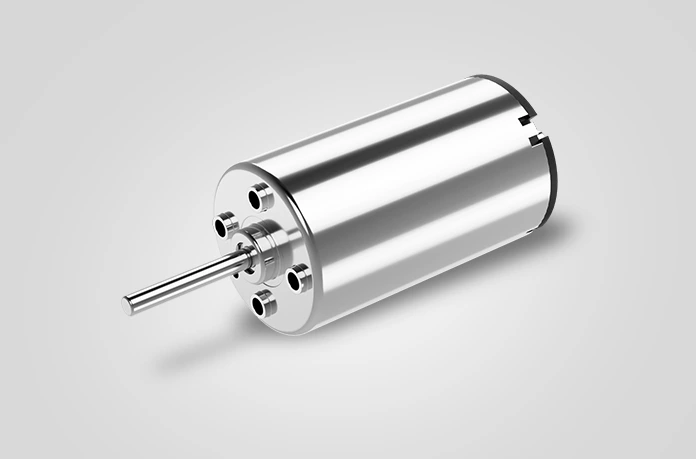

22-mm-Bürsten-Gleichstrommotor
Modell: MP2238-01
Die MP2238-01Bürsten-Gleichstrommotoren verfügen im Inneren über eine Graphitkommutierung. Diese Miniaturmotoren können ein Drehmoment von bis zu 90 mNm liefern und bieten ein hervorragendes Preis-Leistungs-Verhältnis.
- Gesamtlänge
- 38mm
- Max. Effizienz (%)
- 65
| Motordaten | ||
|---|---|---|
| Nennspannung (V) | 12 | / |
| Leerlaufdrehzahl (U/min) | 6600 | +10 % |
| Leerlaufstrom (mA) | 0,4 | Max |
| Nenngeschwindigkeit (U/min) | 5400 | ±10 % |
| Nenndrehmoment (max. Dauerdrehmoment) (mNm) | 20 | / |
| Nennstrom (max. Dauerstrom) (A) | 1.5 | ±10 % |
| Stillstandsdrehmoment (mNm) | 90 | ±7 % |
| Stillstandsstrom (A) | 9 | ±10 % |
| Max. Effizienz (%) | 65 | / |
| Eigenschaften | ||
|---|---|---|
| Anschlusswiderstand Phase zu Phase (Ω) | 1,34 | ±10 % |
| Anschlussinduktivität Phase zu Phase (mH) | N / A | ±10 % |
| Drehmomentkonstante (mNm/A) | 18 | ±20 % |
| Geschwindigkeitskonstante (U/min/V) | 540 | ±20 % |
| Drehzahl-/Drehmomentgradient (U/min/mNm) | 72 | ±20 % |
| Mechanische Zeitkonstante (ms) | N / A | ±20 % |
| Rotorträgheit (gcm2) | 10 | ±20 % |
