Zhaowei Machinery & Electronics Co., Ltd.
Gebürsteter Gleichstrom-Getriebemotor

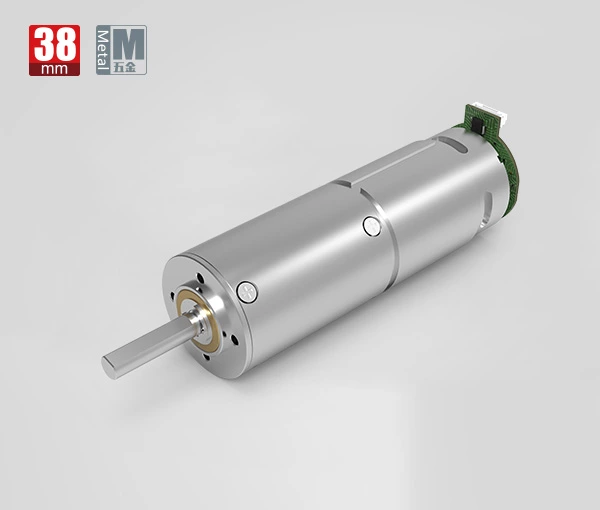

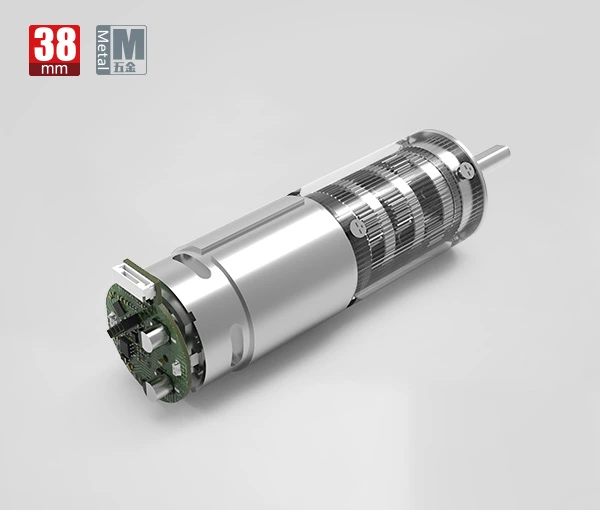

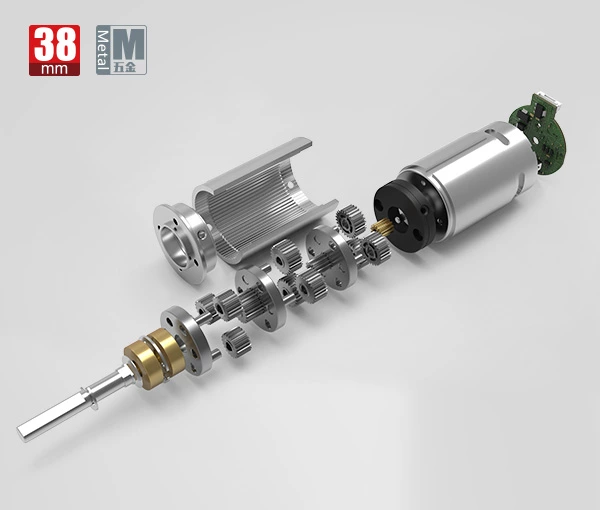

38-mm-Bürsten-Gleichstrommotor

Durchmesser
38mm
Spannung
3-24V
Laststrom
300mA
Nenndrehzahl
4-1525 U/min
verbundenes Drehmoment
80000 gf.cm
Untersetzungsverhältnis
4-1526
Gesamtlänge
87,7–126,7 mm
Maximales Nenndrehmoment (mnm)
7845,29 mNm

Datenblatt

Getriebespezifikationen:

Lager Wälzlager
Axiales Endspiel ≤0,1 mm
Radiale Belastung der Abtriebswelle ≤300N
Betriebstemperatur -20℃ ~ +100℃

Parameter:

Getriebestufen 1 2 3 4
Untersetzungsverhältnis 4/6 25.16.39 64/100/156/244 256/400/625/977/1526
Max. Nenndrehmoment (gf.cm max) 80000 80000 80000 80000
Max. Momentandrehmoment (gf.cm max) 240000 240000 240000 240000
Getriebeeffizienz (%) 90 85 80 75
Länge (mm) 30.7 43,7 56,7 69,7

Zeichnung:

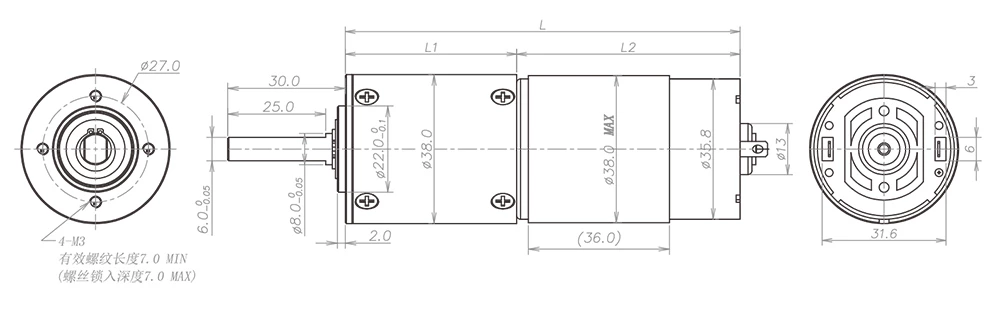

38-mm-Getriebezeichnung

Motorspezifikationen:

Motoren (optional) Bürstenbehafteter Gleichstrommotor, bürstenloser Gleichstrommotor, Schrittmotor
Spannung (optional) 3-24V
Eingabegeschwindigkeit ≤15000 U/min
Aktuell 300mA max

Leistungsdaten:

Modell Nenngeschwindigkeit Höchstgeschwindigkeit Maximales Nenndrehmoment Maximales sofortiges Drehmoment Untersetzungsverhältnis Länge Gesamtlänge
U/min U/min gf.cm gf.cm mm mm
ZWBPD038038-4 1525 7500 80000 240000 4 30.7 87,7
ZWBPD038038-6.25 976 4800 80000 240000 6.25 30.7 87,7
ZWBPD038038-16 381 1875 80000 240000 16 43,7 100,7
ZWBPD038038-25 244 1200 80000 240000 25 43,7 100,7
ZWBPD038038-39 156 769 80000 240000 39 43,7 100,7
ZWBPD038038-64 95 469 80000 240000 64 56,7 113,7
ZWBPD038038-100 61 300 80000 240000 100 56,7 113,7
ZWBPD038038-156 39 192 80000 240000 156 56,7 113,7
ZWBPD038038-244 25 123 80000 240000 244 56,7 113,7
ZWBPD038038-256 24 117 80000 240000 256 69,7 126,7
ZWBPD038038-400 15 75 80000 240000 400 69,7 126,7
ZWBPD038038-625 10 48 80000 240000 625 69,7 126,7
ZWBPD038038-977 6 31 80000 240000 977 69,7 126,7
ZWBPD038038-1526 4 20 80000 240000 1526 69,7 126,7

* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können nach Bedarf angepasst werden.
