Shenzhen ZHAOWEI Machinery & Electronics Co., Ltd

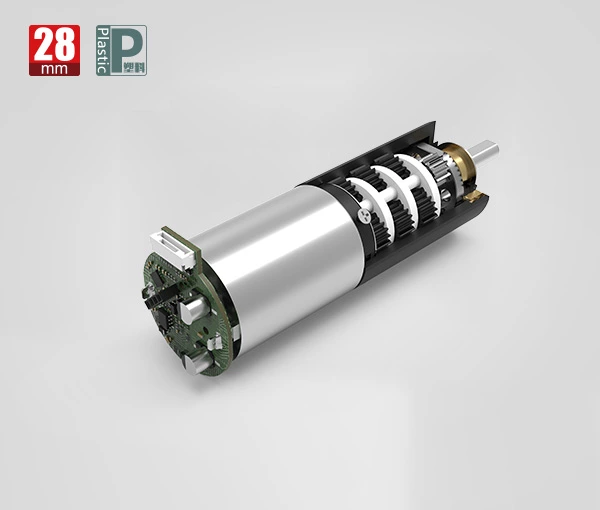

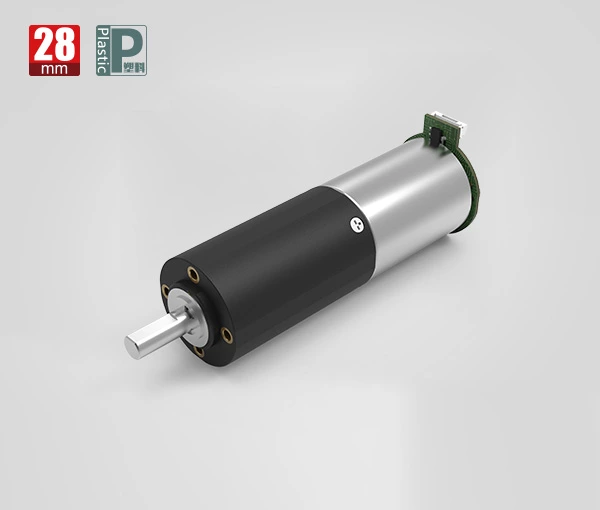

Gebürsteter Gleichstromgetriebemotor mit Encoder (28 mm)

Durchmesser
28mm
Spannung
3-24V
Laststrom
400mA
Nenndrehzahl
5-1658 U/min
verbundenes Drehmoment
15000–20000 gf.cm
Untersetzungsverhältnis
4-1296
Gesamtlänge
58,1–83,6 mm
Maximales Nenndrehmoment (mnm)
1470,99-1961,32 mNm

Getriebespezifikationen:

Lager Poröses Lager Wälzlager
Axiales Endspiel ≤0,1 mm ≤0,1 mm
Radiale Belastung der Abtriebswelle ≤50N ≤100N
Betriebstemperatur -20℃ ~ +85℃

Parameter:

Getriebestufen 1 2 3 4
Untersetzungsverhältnis 4/6 24.16.36 64/96/144/216 256/384/576/864/1296
Max. Nenndrehmoment (gf.cm max) 15000 15000 15000 15000
Max. Momentandrehmoment (gf.cm max) 60000 60000 60000 60000
Getriebeeffizienz (%) 80 64 51 41
Länge (mm) 20.6 29.1 37.6 46.1

Zeichnung:

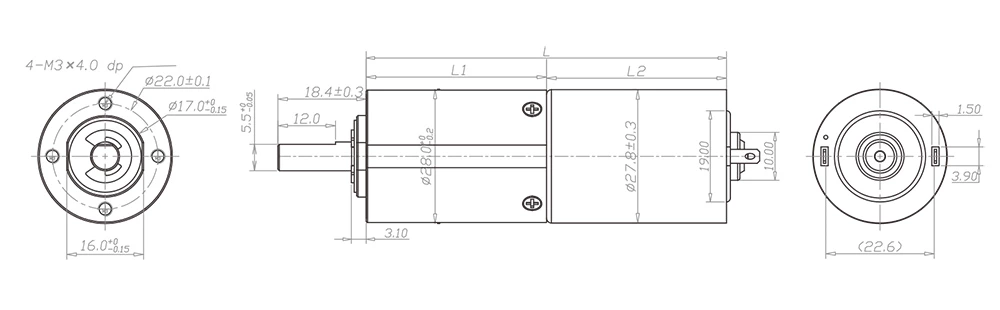

28-mm-Getriebezeichnung

Motorspezifikationen:

Motoren (optional) Bürstenbehafteter Gleichstrommotor, bürstenloser Gleichstrommotor, Schrittmotor
Spannung (optional) 3-24V
Eingabegeschwindigkeit ≤15000 U/min
Aktuell 400mA max

Leistungsdaten:

Modell Nenngeschwindigkeit Höchstgeschwindigkeit Maximales Nenndrehmoment Maximales sofortiges Drehmoment Untersetzungsverhältnis Länge Gesamtlänge
U/min U/min gf.cm gf.cm mm mm
ZWBPD028028-4 1658 3000 15000 60000 4 20.6 58.1
ZWBPD028028-6 1105 2000 15000 60000 6 20.6 58.1
ZWBPD028028-16 413 750 15000 60000 16 29.1 66,6
ZWBPD028028-24 276 500 15000 60000 24 29.1 66,6
ZWBPD028028-36 181 333 15000 60000 36 29.1 66,6
ZWBPD028028-64 104 188 15000 60000 64 37.6 75.1
ZWBPD028028-96 69 125 15000 60000 96 37.6 75.1
ZWBPD028028-144 46 83 15000 60000 144 37.6 75.1
ZWBPD028028-216 31 56 15000 60000 216 37.6 75.1
ZWBPD028028-256 26 47 15000 60000 256 46.1 83,6
ZWBPD028028-384 17 31 15000 60000 384 46.1 83,6
ZWBPD028028-576 12 21 15000 60000 576 46.1 83,6
ZWBPD028028-864 8 14 15000 60000 864 46.1 83,6
ZWBPD028028-1296 5 9 15000 60000 1296 46.1 83,6

* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können nach Bedarf angepasst werden.
