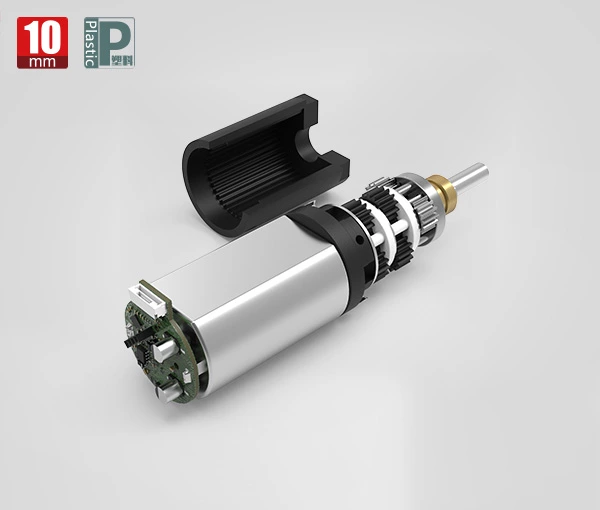

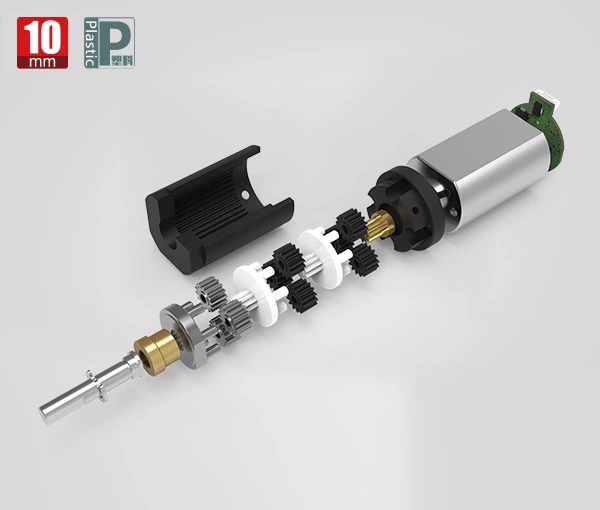

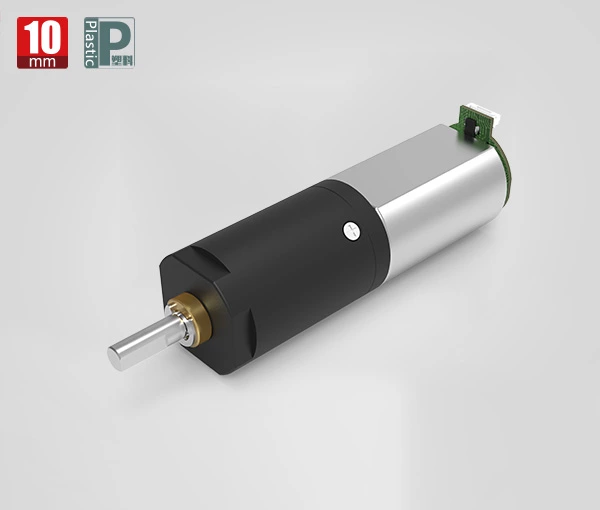

Getriebespezifikationen:
| Lager | Poröses Lager | Wälzlager |
|---|---|---|
| Axiales Endspiel | ≤0,3 mm | ≤0,2 mm |
| Radiale Belastung der Abtriebswelle | ≤1N | ≤7N |
| Betriebstemperatur | -20℃ ~ +85℃ | |
Parameter:
| Getriebestufen | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Untersetzungsverhältnis | 3/5 | 19.13.28 | 46/69/102/151 | 168/249/368/546/809 |
| Max. Nenndrehmoment (gf.cm max) | 500 | 500 | 500 | 500 |
| Max. Momentandrehmoment (gf.cm max) | 1000 | 1000 | 1000 | 1000 |
| Getriebeeffizienz (%) | 85 | 73 | 65 | 58 |
| Länge (mm) | 9.7 | 12.8 | 15.9 | 19.0 |

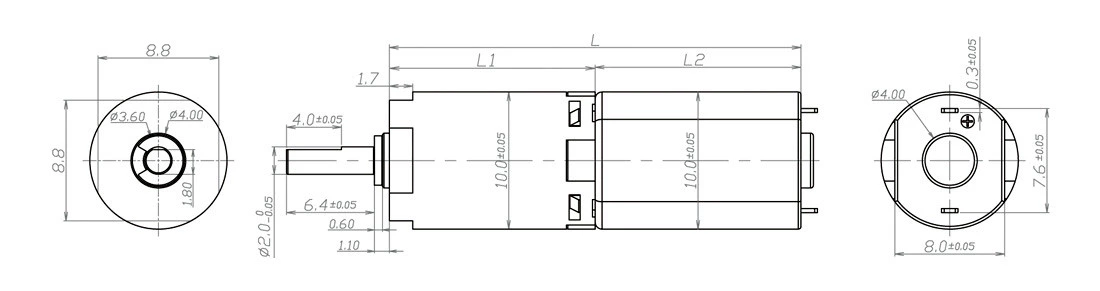

Zeichnung:
Motorspezifikationen:
| Motoren (optional) | Bürstenbehafteter Gleichstrommotor, kernloser Motor, Schrittmotor |
|---|---|
| Spannung (optional) | 3-24V |
| Eingabegeschwindigkeit | ≤30000 U/min |
| Aktuell | 150mA max |
Leistungsdaten:
| Modell | Nenngeschwindigkeit | Höchstgeschwindigkeit | Maximales Nenndrehmoment | Maximales sofortiges Drehmoment | Untersetzungsverhältnis | Länge | Gesamtlänge |
|---|---|---|---|---|---|---|---|
| U/min | U/min | gf.cm | gf.cm | mm | mm | ||
| ZWBPD010010-3 | 3917 | 7500 | 500 | 1000 | 3 | 9.7 | 24.7 |
| ZWBPD010010-5 | 2645 | 5000 | 500 | 1000 | 5 | 9.7 | 24.7 |
| ZWBPD010010-13 | 1085 | 2308 | 500 | 1000 | 13 | 12.8 | 27.8 |
| ZWBPD010010-19 | 742 | 1579 | 500 | 1000 | 19 | 12.8 | 27.8 |
| ZWBPD010010-28 | 504 | 1071 | 500 | 1000 | 28 | 12.8 | 27.8 |
| ZWBPD010010-46 | 307 | 652 | 500 | 1000 | 46 | 15.9 | 30.9 |
| ZWBPD010010-69 | 204 | 435 | 500 | 1000 | 69 | 15.9 | 30.9 |
| ZWBPD010010-102 | 138 | 294 | 500 | 1000 | 102 | 15.9 | 30.9 |
| ZWBPD010010-151 | 93 | 199 | 500 | 1000 | 151 | 15.9 | 30.9 |
| ZWBPD010010-168 | 84 | 179 | 500 | 1000 | 168 | 19.0 | 34,0 |
| ZWBPD010010-249 | 57 | 120 | 500 | 1000 | 249 | 19.0 | 34,0 |
| ZWBPD010010-368 | 38 | 82 | 500 | 1000 | 368 | 19.0 | 34,0 |
| ZWBPD010010-546 | 26 | 55 | 500 | 1000 | 546 | 19.0 | 34,0 |
| ZWBPD010010-809 | 17 | 37 | 500 | 1000 | 809 | 19.0 | 34,0 |
* Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden. Sie dienen nur als Referenz und können nach Bedarf angepasst werden.
