Getriebe für Head-up-Display

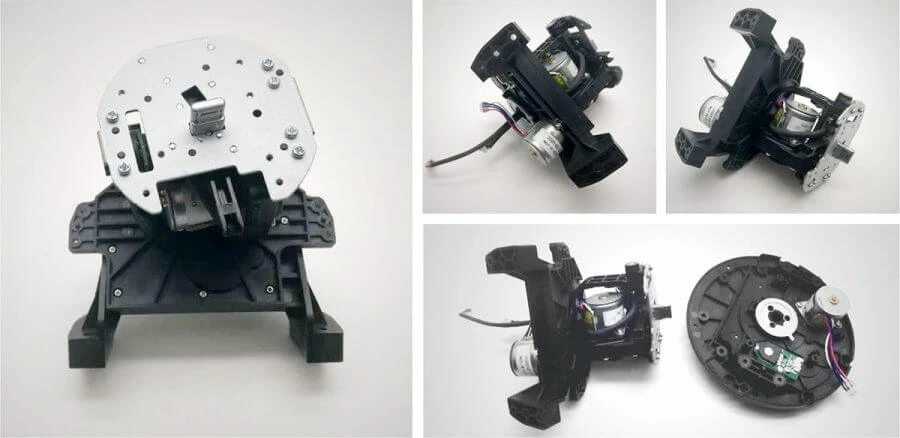

Das Umdreh-Antriebssystem von ZHAOWEI kann auf das Design und die Anpassung des Head-up-Display-Flip-Display-Getriebes angewendet werden. Das Umdrehgetriebe ist mit dem Stützrahmen verbunden. Der Motor lässt den gesamten HUD-Bildschirm (Head-up-Display)-Umdrehmechnismus um das Drehzentrum drehen, was dann zur Drehung des HUD-Bildschirms führt. Der Umdrehwinkel des Bildschirms kann intelligent gesteuert werden, um die geeignete Anzeigeposition für Benutzer unterschiedlicher Körpergröße auszuwählen.

Das Head-up-Display zeigt wichtige Informationen wie Fahrgeschwindigkeit, Wassertemperatur usw. auf einem holographischen Halbspiegel an der Windschutzscheibe an. So sieht der Fahrer wichtige Informationen auf einen Blick, ohne nach unten schauen zu müssen. Head-Up-Displays verbessert die Fahrsicherheit, aber Head-Up-Displays auf dem Markt weisen Lücken auf. Beispielsweise ist der Winkel des Head-up-Displays während der Fahrt nicht geeignet, und die auf dem Display angezeigten Informationen sind beim Sitzen in normaler Haltung nicht sichtbar. Diese Lücken führen zu einer Verringerung der allgemeinen Sicherheit.

Durch die Analyse der Struktur des Umdrehbildschirms des Head-up-Displays haben wir festgestellt, dass es zwei Sätze von Übertragungswegen gibt, die durch die Kommutierungsfunktion des Kommtierungsmechanismus auf die Display-Unterstützung realisiert werden. Ein Satz von Übertragungswegen besteht aus der Eingangswelle, dem Kommutierungsmechanismus und dem Vorwärtsgetriebe. Das andere umfasst die Eingangswelle, der Kommutierungsmechanismus, das Rückwärtsgetriebe und das Ausgangsgetriebe. Wenn das Vorwärtsgetriebe in das Getriebe verwickelt ist, dreht sich das Ausgangsgetriebe vorwärts. Wenn das Rückwärtsgetriebe in das Getriebe verwickelt ist, dreht sich das Ausgangsgetriebe rückwärts. Durch die Umwandlung der obigen zwei Sätze von Übertragungsrouten kann die Ausgangsganglenkung erreicht werden, was eine übermäßige Belastung und Beschädigung des Getriebes vermeidet und den Head-up-Display-Winkel während der Fahrt stabilisiert. Die Fahrsicherheit wird deutlich verbessert.

Das Getriebe für den Head-up-Display-Umdrehbildschirm hat zweistufige, dreistufige und vierstufige Getriebewechsel. Das Untersetzungsverhältnis, die Eingangsdrehzahl und das Drehmoment des Getriebes können entsprechend den Anforderungen des Getriebes geändert und angepasst werden.

Eigenschaften des Getriebes für HUD-Umdrehbildschirm

1. Übertragung: Schnelle Drehzahlregelung und reibungslose Rotation
2. Kleine Größe: Der Durchmesser kann so klein wie 3,4 mm sein.
3. Präzision: Hohe Präzision und geringes Spiel
4. Lange Lebensdauer: Lange kontinuierliche Übertragungszeit
5. Übertragung: Hohe Effizienz

Zukünftige Trends

Immer mehr Hersteller engagieren sich im HUD-Bereich, was die Bedeutung des HUD-Bereichs erheblich erhöht hat. Zhaowei kann das Antriebssystem des Head-up-Display-Umdrehbildschirms nach Kundenwunsch anpassen.
