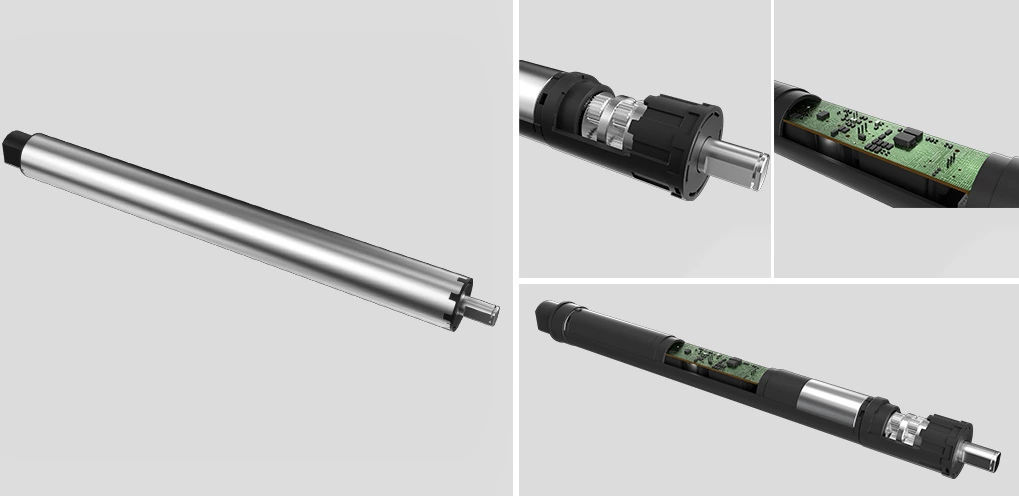

Antriebssystem für Trommelmotor (400mm)
- Spannung
- 220V
- Strom
- 0.12A
- Nenndrehzahl
- 30RPM
- Betriebstemperaturbereich
- -10℃～+50℃
- max. Nenndrehmoment des Getriebes
- 5N.M
- Betriebsdauer
- 3000H
Beschreibung des Produkts
Der Förderer ist ein gängiges Gerät in der industriellen Fertigung, das im Bergbau, in der Metallurgie, auf Baustellen, in Häfen und im Logistikverkehr weit verbreitet ist. Allerdings sind die meisten Trommelmotoren auf dem aktuellen Markt durch eine komplizierte Struktur, umständliche Installation und Platzbedarf beeinträchtigt, da sie ein wichtiger Teil des Förderers sind. Um die oben genannten Probleme zu lösen, bietet ZHAOWEI eine Antriebslösung für Trommelmotoren an, die auf 20 Jahren Erfahrung in der Entwicklung und Herstellung von Mikroantriebssystemen basiert. Das Trommelmotor-Antriebssystem besteht aus einem Planetengetriebe, einem Antriebsmotor, einem Steuermodul, einer Stromversorgung und einem Steuergerät und ist kompakt, leicht zu transportieren und gut abgedichtet. Es wendet das Prinzip des Differentialgetriebes an, um das äußere Rohr zu drehen und dann den großen Lastförderer zu bewegen. ZHAOWEI's Trommelmotoren haben 4 Modelle, deren Länge von 200mm bis 500mm, Durchmesser von 40mm bis 60mm reichen. Die Lebensdauer unter Nennlast kann mindestens 3000 Stunden, maximal 10000 Stunden betragen, was die Arbeit in staubiger Umgebung ermöglicht.
Produktspezifikationen
-
400mm Trommelmotor
| Modell | Länge | Spannung | Aktuell | Arbeitstemperatur | Lagertemperatur | Betriebsdauer |
|---|---|---|---|---|---|---|
| GM20162-03 | 400mm | 24V DC/220V AC | 0.12A | -10℃~50℃ | -20℃~60℃ | 3000H min. |
-
Parameter
| Durchmesser (mm) | Nennleistung (W) | Verkleinerungsfaktor | Abtriebsdrehmoment (Kgf.cm) | Ausgangsgeschwindigkeit (rpm) | Förderer Verdrängung Geschwindigkeit (m/s) |
|---|---|---|---|---|---|
| φ40 | 25 max. | 4 | 3 | 750 | 1.610 |
| 6 | 5 | 500 | 1.073 | ||
| 16 | 13 | 188 | 0.403 | ||
| 36 | 30 | 83 | 0.179 | ||
| 64 | 53 | 47 | 0.101 | ||
| 96 | 80 | 31 | 0.067 | ||
| 156 | 80 | 19 | 0.041 | ||
| φ50 | 40 max. | 4 | 5 | 750 | 1.610 |
| 6 | 8 | 500 | 1.073 | ||
| 16 | 21 | 188 | 0.403 | ||
| 36 | 48 | 83 | 0.179 | ||
| 64 | 85 | 47 | 0.101 | ||
| 96 | 128 | 31 | 0.067 | ||
| 156 | 150 | 19 | 0.041 | ||
| φ60 | 60 max. | 4 | 8 | 750 | 1.610 |
| 6 | 12 | 500 | 1.073 | ||
| 16 | 32 | 188 | 0.403 | ||
| 36 | 72 | 83 | 0.179 | ||
| 64 | 128 | 47 | 0.101 | ||
| 96 | 150 | 31 | 0.067 | ||
| 156 | 150 | 19 | 0.041 |
-
Zeichnung
